WELDONE R Robotic Welding Cell

Döner tablalı ve çift istasyonlu kompakt kaynak hücresi.

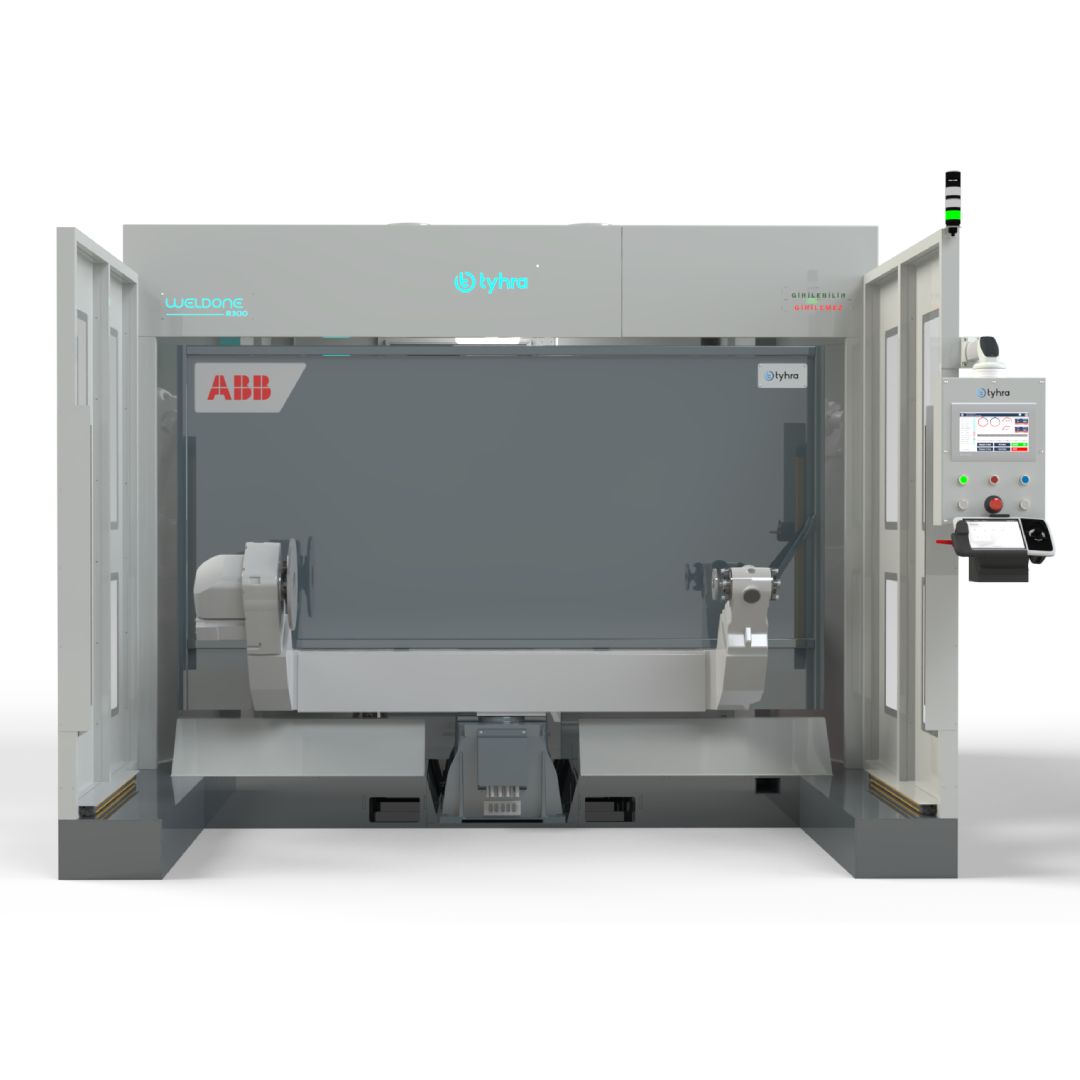

Çift İstasyonlu Döner Tabla

Her istasyon tek eksen pozisyoner yardımıyla döndürülebilir, bu sayede optimum kaynak pozisyonu elde edilir.

Yüksek Taşıma Kapasitesi

Her istasyonda 1000 kg’a kadar ağır parçaların kaynatılmasına olanak sağlar.

Modüler Endüstriyel Tasarım

Hızlı kurulum ve kolay bakım imkanı ayrıca yer değiştirmede minimum pozisyon kaybı sunar.

Teklif İste Tüm Modelleri Gör

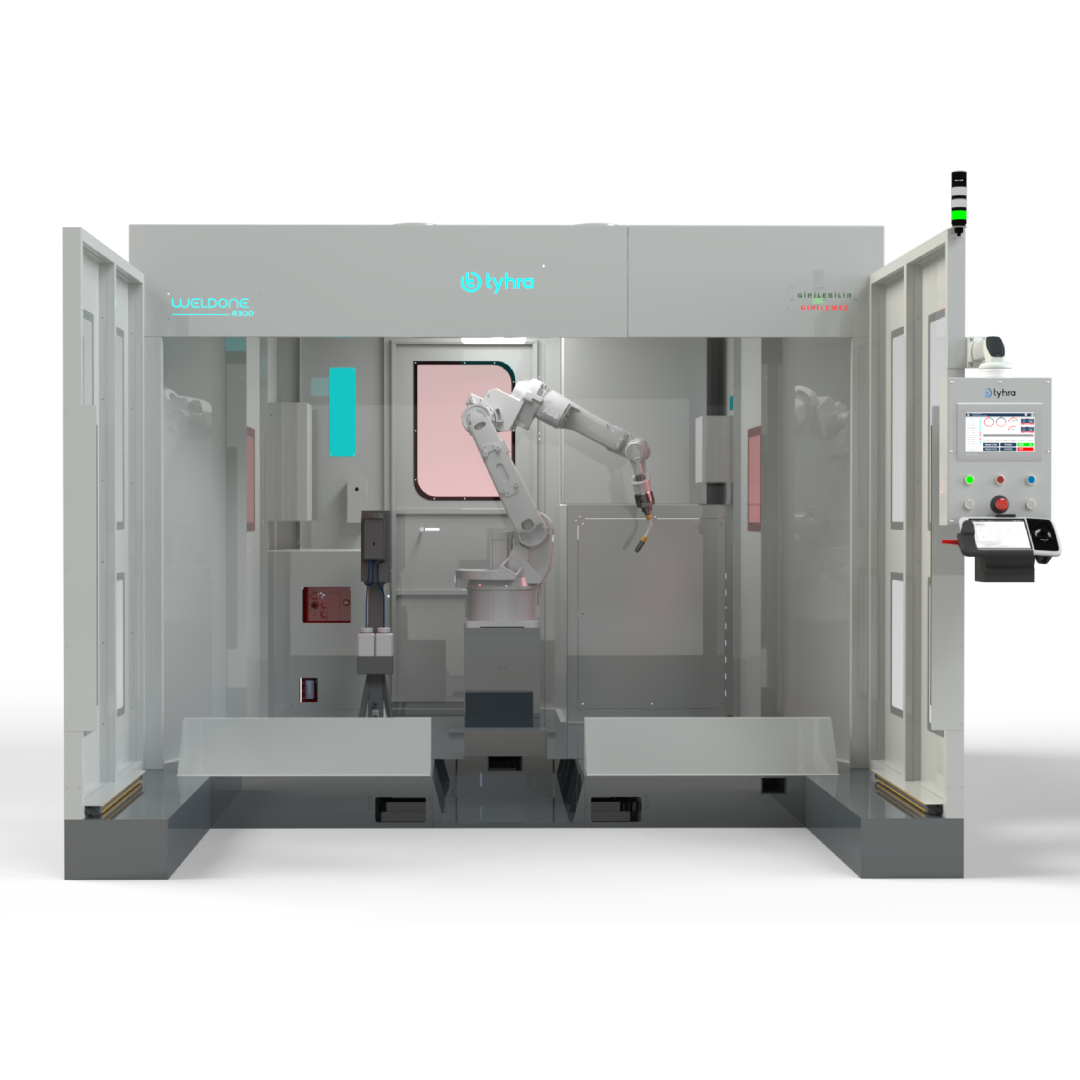

Weldone R Robotik Kaynak Hücresi

Kaynak otomasyonu alanında yeni standartlar belirleyen özellikleri ile öne çıkıyor.

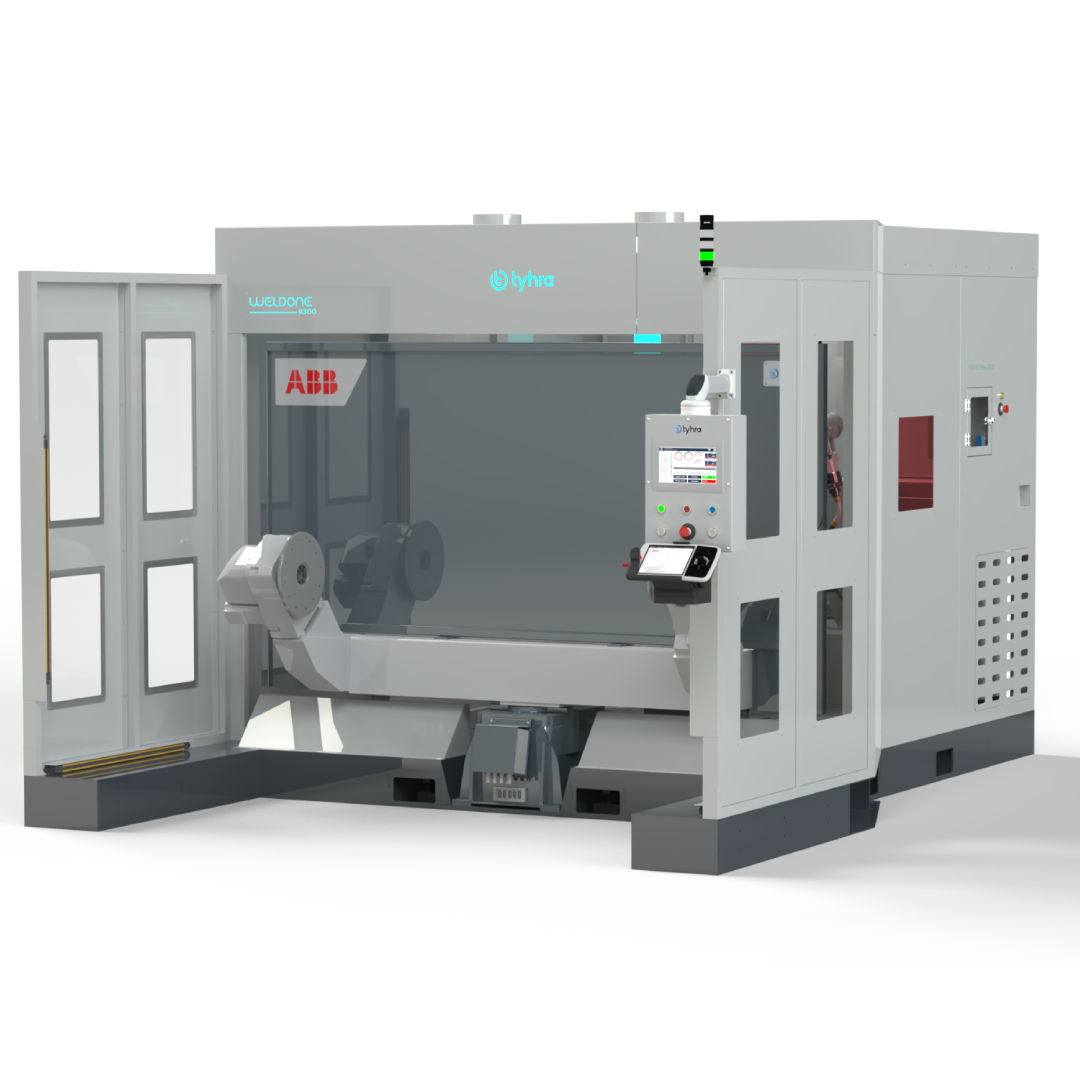

Çift İstasyonlu ve İki Eksen Pozisyonerli Weldone R Serisi

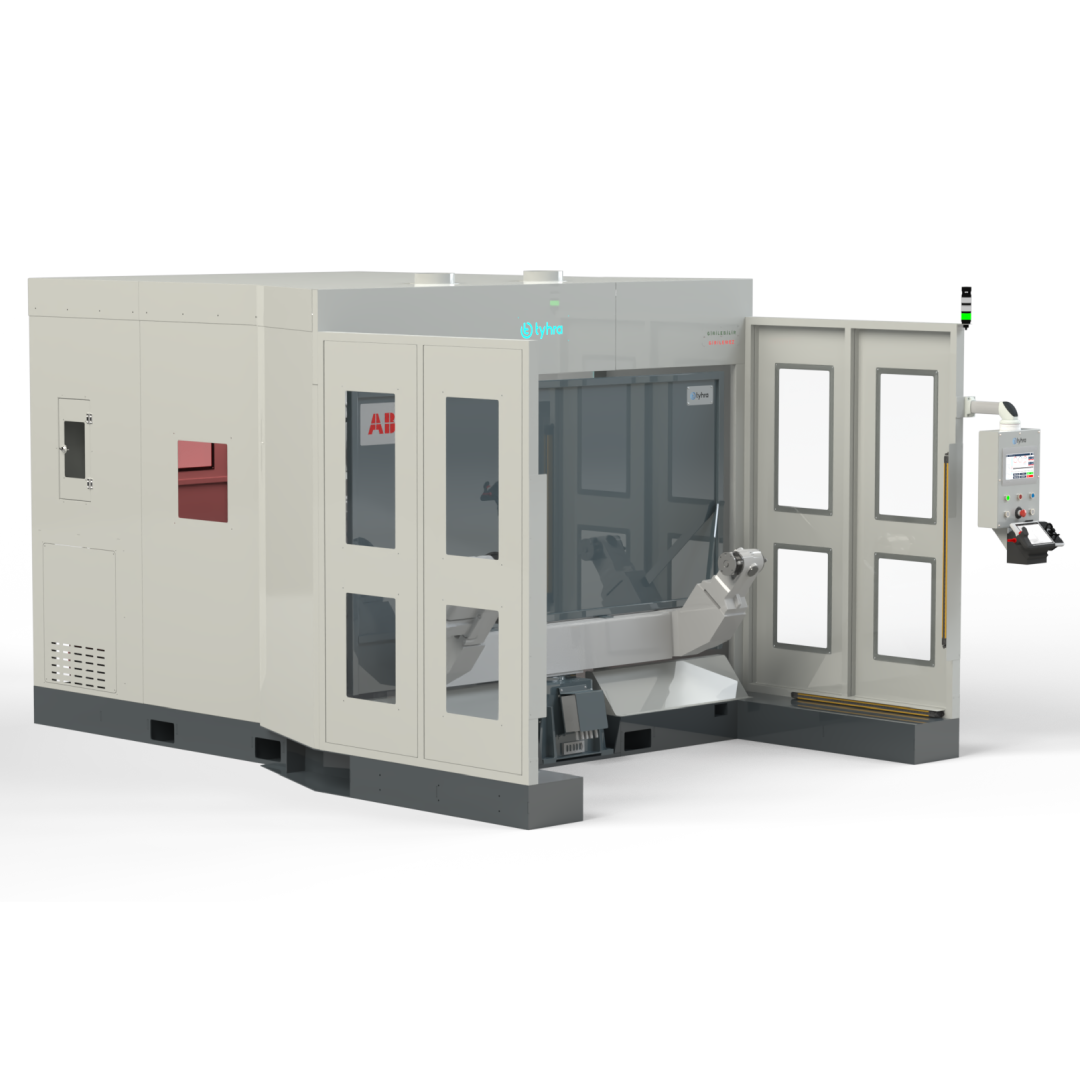

Bu sistem, döner tablası sayesinde kesintisiz üretim sağlar; robot çalışırken diğer istasyonda yükleme/boşaltma yapma imkanı sunar. Her bir istasyonun iki eksende dönebilen pozisyoneri sayesinde, iş parçalarınızı mükemmel kaynak pozisyonuna getirerek kusursuz sonuçları garantiler.

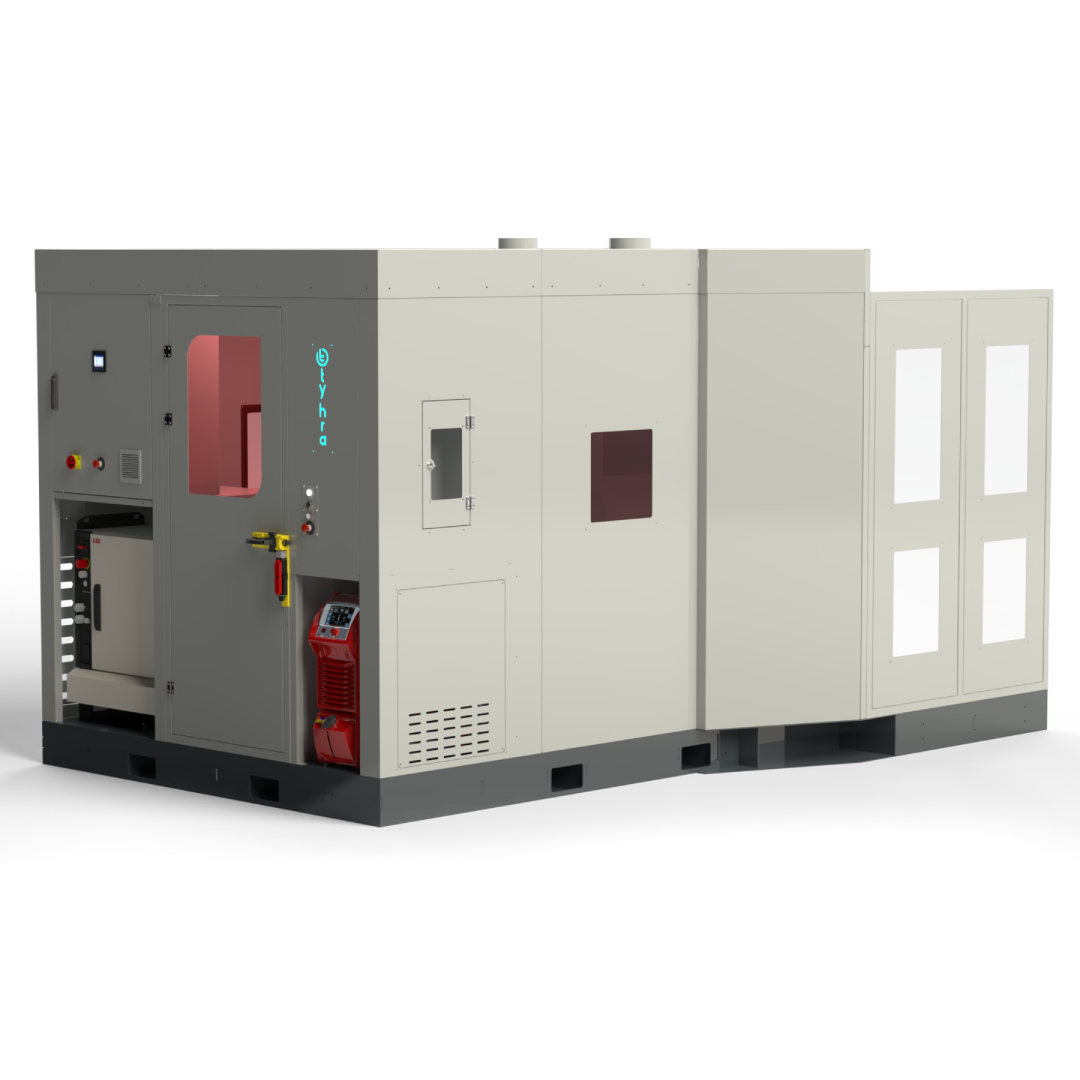

Tyhra robotik kaynak hücresi, güvenlik ve üstün işlevsellik esas alınarak üretilmiştir. Sağlam yapısı sayesinde uzun ömürlü bir kullanım sunar ve kolay taşınabilir özelliği ile robotik uygulamalarda verimi en üst düzeye çıkarmak için özel olarak tasarlanmıştır.
Bu hücrelerde robot, fikstür masası ve pozisyonerler tek bir platformda birleştirilmiştir. Bu sayede hücrenin konumu değişse bile, mevcut kaynak programları bozulmaz. Böylece, operatörler programlama süresinden önemli ölçüde tasarruf eder.

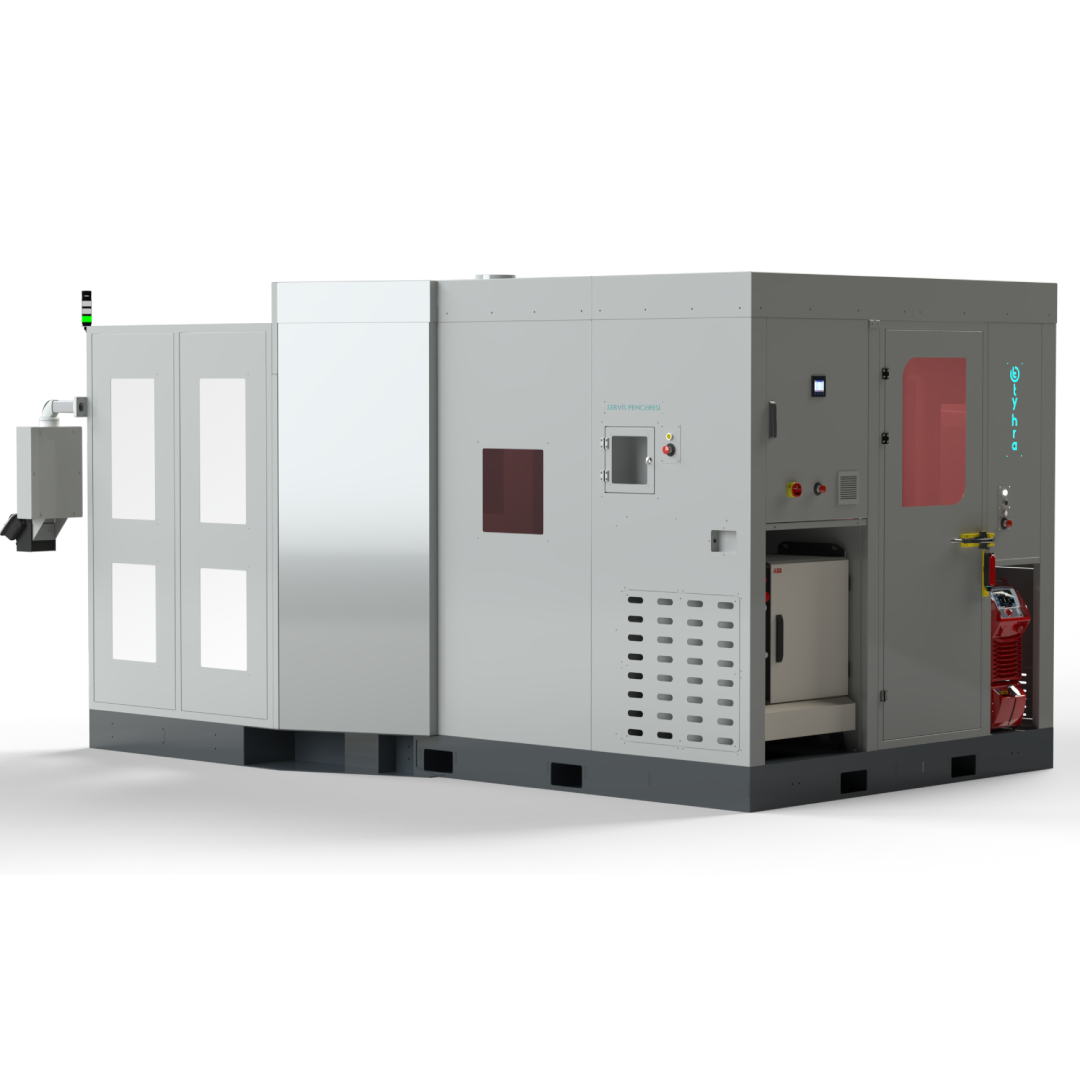

Tüm kaynak ekipmanları hücre içinde konumlandırılmıştır. Ayrıca, robotun bakımı için özel bir güvenlik bakım kapısı mevcuttur. Kaynak işlemi sırasında ortaya çıkan zararlı gazlar, kabin içerisindeki emiş menfezleri aracılığıyla güvenli bir şekilde tahliye edilir.

Standart Donanımlar

  • Enerji Dağıtım ve Otomasyon Panosu (400VAC,220 VAC,24 VDC)
  • Pnömatik Kontrol ve Dağıtım Panosu
  • Komple Kapalı Hücre Sistemi
  • Servis Kapısı ve Güvenlik Ekipmanları
  • Servis Penceresi
  • Yükleme Alanı Güvenliği için Işın Bariyerleri
  • Robotla Tam Entegre 11" Operatör Paneli
  • Torç Temizleme İstasyonu

Opsiyonel Donanımlar

  • Uzak Erişim ve Veri Toplama Sistemi
  • Enerji Analizörü
  • Alan Tarayıcı
  • Pozisyonerlerde Kullanılacak Fikstürler için Hava ve Sinyal Altyapısı
  • 15" Operatör paneli
  • Kaynak Teli Var Yok Kontrolü
  • Hücre İçi Proses İzleme Kamerası
  • Otomatik Torç Kalibrasyon Ünitesi

Kullanılan Pozisyoner (R tipi)

Yük Kapasitesi

250-750 kg

İndeksleme Süresi

3.4 s - 3.8 s

Max Fikstür Genişliği

ø1000 mm - ø1450 mm

Max Fikstür Yüksekliği

1000 mm

Pozisyoneri detaylı inceleyin

Uyumlu Robotlar

Robotik Kaynak Hücreleri
Uyumlu robotlar sırayla: IRB 1520ID, IRB 1660ID, IRB 2600, IRB2600ID
Erişim

1.50 m - 2.00 m

Yük Kapasitesi

4 kg - 20 kg

Pozisyon Tekrarlanabilirliği

0.02 mm - 0.05 mm

Yol Tekrarlanabilirliği

0.05 mm - 0.35 mm

Robotları detaylı inceleyin

Kullanılan Kaynak Makinesi

Fronius TPS 320i veya TPS 500i.
Max Akım Değeri

320 A - 500 A

Desteklediği Kaynak Yöntemi

MIG/MAG (Opsiyonel: TIG,Lazer)

Desteklenen Kaynak Prosesleri

Standard, Pulse, LSC, PMC ve CMT.

Desteklediği Teknolojiler

WeldConnect, WeldCube, SmartManager

Kaynak makinelerini detaylı inceleyin

Teknik Özellikler

Model WELDONE R
İstasyon Sayısı 2
Robot Tipi 6 Eksenli Endüstriyel Robot
Robot Erişim Mesafesi 1500 mm- 2000 mm
Robot Taşıma Kapasitesi 4 kg - 20 kg
Pozisyoner Tipi 3 Eksenli (1 Döner Tabla, 2 Döner)
Toplam Taban Alanı 15 m²
Güç Gereksinimi 3 Faz, 400V, 50Hz, 50A
Hava Gereksinimi 6 bar, 200 lt/dk
Torç Temizleme Otomatik Torç Temizleme İstasyonu
Tel Kesme Otomatik Tel Kesme Sistemi
TCP Kalibrasyonu Otomatik TCP Kalibrasyonu (BullsEye)

Güvenlik Sistemleri

Güvenlik Bariyerleri Tam Kapalı Kabin, Güvenlik Kapıları
Işık Bariyerleri Kategori 4 Güvenlik Işık Bariyerleri
Acil Durdurma Çoklu Acil Durdurma Butonları
Operatör Güvenliği Çift El Kumanda, Güvenlik PLC

Kontrol Sistemi

Kontrol Ünitesi Endüstriyel PC Tabanlı Kontrol Sistemi
Kullanıcı Arayüzü 10" Renkli Dokunmatik Ekran
Programlama Teach Pendant + Offline Programlama
Haberleşme Ethernet, Profinet, EtherCAT
Uzaktan Erişim VPN Bağlantı ile Uzaktan Destek

Hücre Varyasyonları

Özellik Weldone R-300 Weldone R-600 Weldone R-1000
Pozisyoner Taşıma Kapasitesi 300 kg 600 kg 1000 kg
İstasyonlar Arası Maksimum Yük Farkı 200 kg 350 kg 350 kg
İndeksleme Süresi 3.4 - 3.8 s 3.5 - 3.7 s 3.5 - 3.7 s
Fikstür Alanı Ölçüleri (ø,h) ø1000mm/1250mm ø1000mm/1600mm ø1000mm/1600mm ø1200mm/2000mm ø1000mm/1600mm ø1200mm/2000mm
Uygun Robot Erişim Mesafesi 1,50 m / 1,65 m 1,55 m / 2,00 m 1,55 m / 2,00 m
Hücre Boyutları(w,l,h) 3050mm x 4200mm x 2500mm 3200mm x 5200mm x 2500mm 3500mm x 5600mm x 2500mm

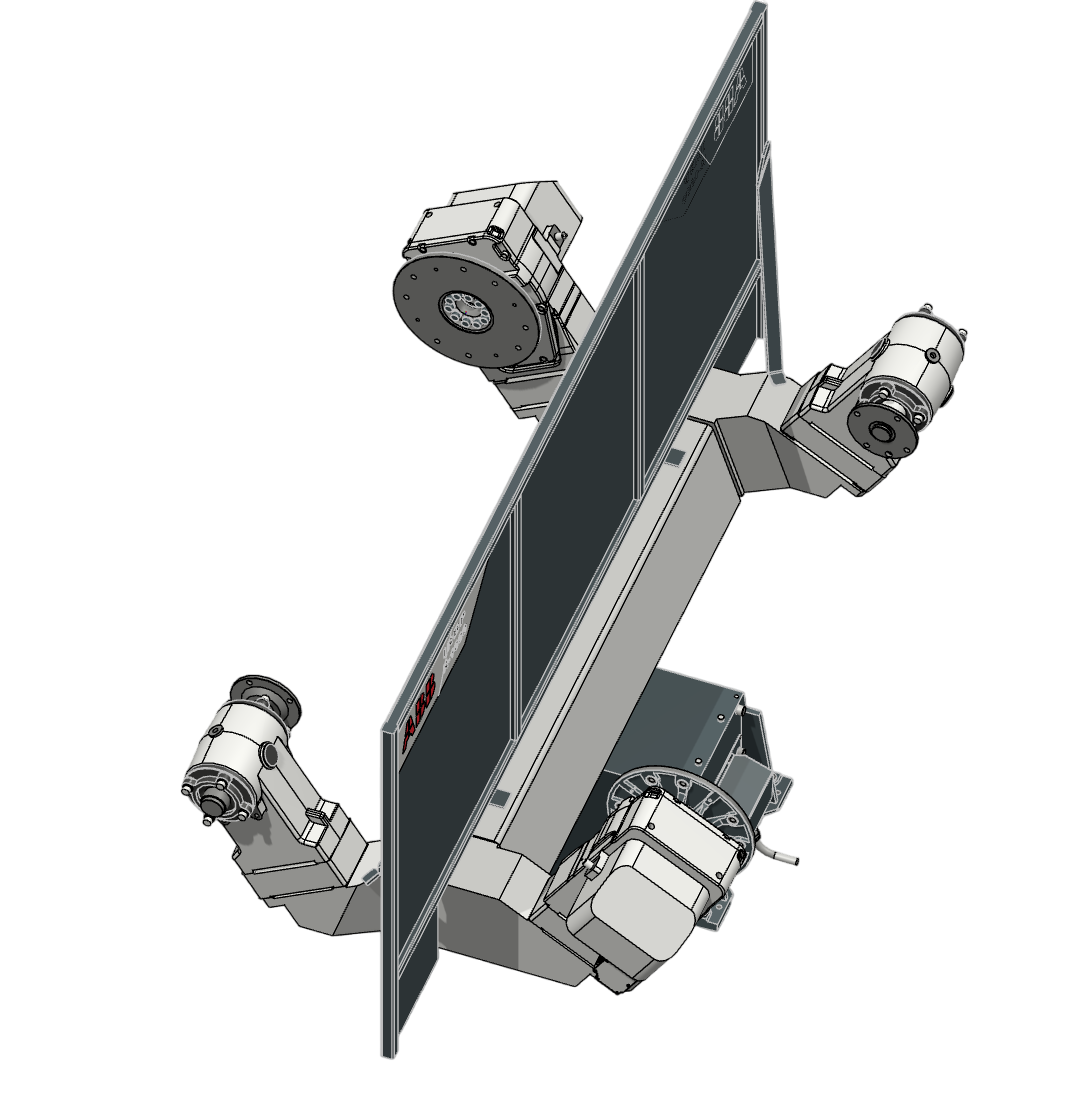

Kullanılan Pozisyonerin Teknik Çizimleri ve Ölçüleri

Pozisyoner Özellikleri

Varyantlar Taşıma Kapasitesi (kg) Taraflar Arası Yük Max. Farkı (kg) Maks. Sürekli Tork (Nm) Maks. Eğilme Momenti (Nm) İndeksleme Süresi (s) Kaynaktan Kaynağa Geçiş Süresi (s) Tekrarlama Hassasiyeti (r=500) Maks. Dönüş Hızı (°/s)
IRP R-300 300 200 350 650 3.4 - 3.8 5.2 - 5.6 ±0.05 180
IRP R-600 600 350 650 3300 3.5 - 3.7 5.8 - 6.0 ±0.05 150
IRP R-1000 1000 350 900 5000 3.5 - 3.7 5.8 - 6.0 ±0.05 150

* Döner ünite ile destek kovanı arasındaki uzunluk (R ölçüsü) 2000mm'den büyük olduğunda maksimum taşıma kapasitesi azalır.

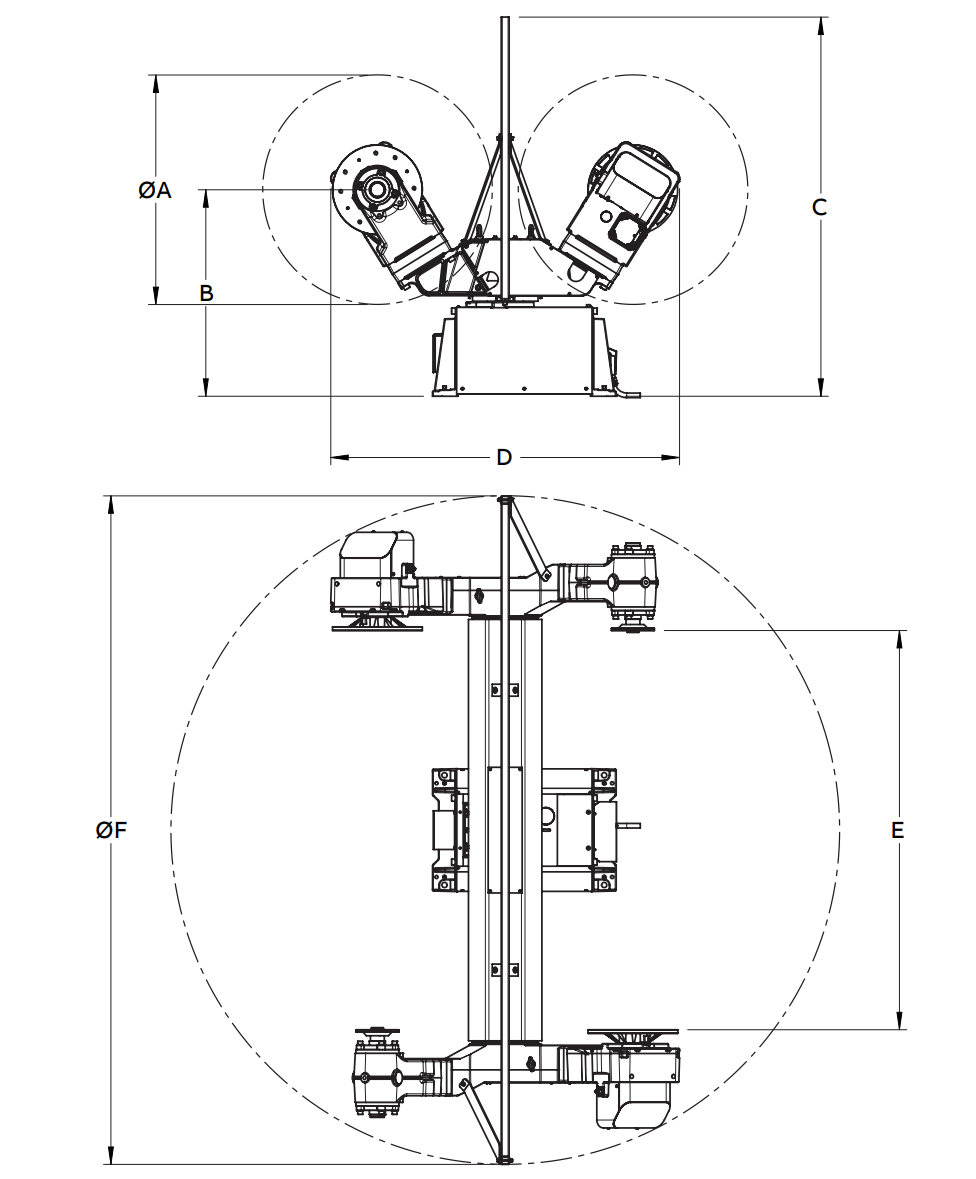

Pozisyoner Ölçüleri

Varyantlar Ø A B C D E Ø F
IRP R-300 1000 950 1900 1368 1250 2380
1000 950 1900 1368 1600 2620
IRP R-600/1000 1000 950 1900 1625 1600 3000
IRP R-1000/1000 1000 950 1900 1625 2000 3350
IRP R-600/1200 1200 1035 1900 1730 1600 3000
IRP R-1000/1200 1200 1035 1900 1730 2000 3350

Tyhra Katalog

Tüm hizmetlerimizin teknik kataloğu.

Tyhra_Teknik_Katalog.pdf
3.2 MB

ABB Programlama Kılavuzu

Abb robotların nasıl programlandığına dair doküman.

ABB_Programlama_Kilavuzu.pdf
4.5 MB

Yerleşim Planı

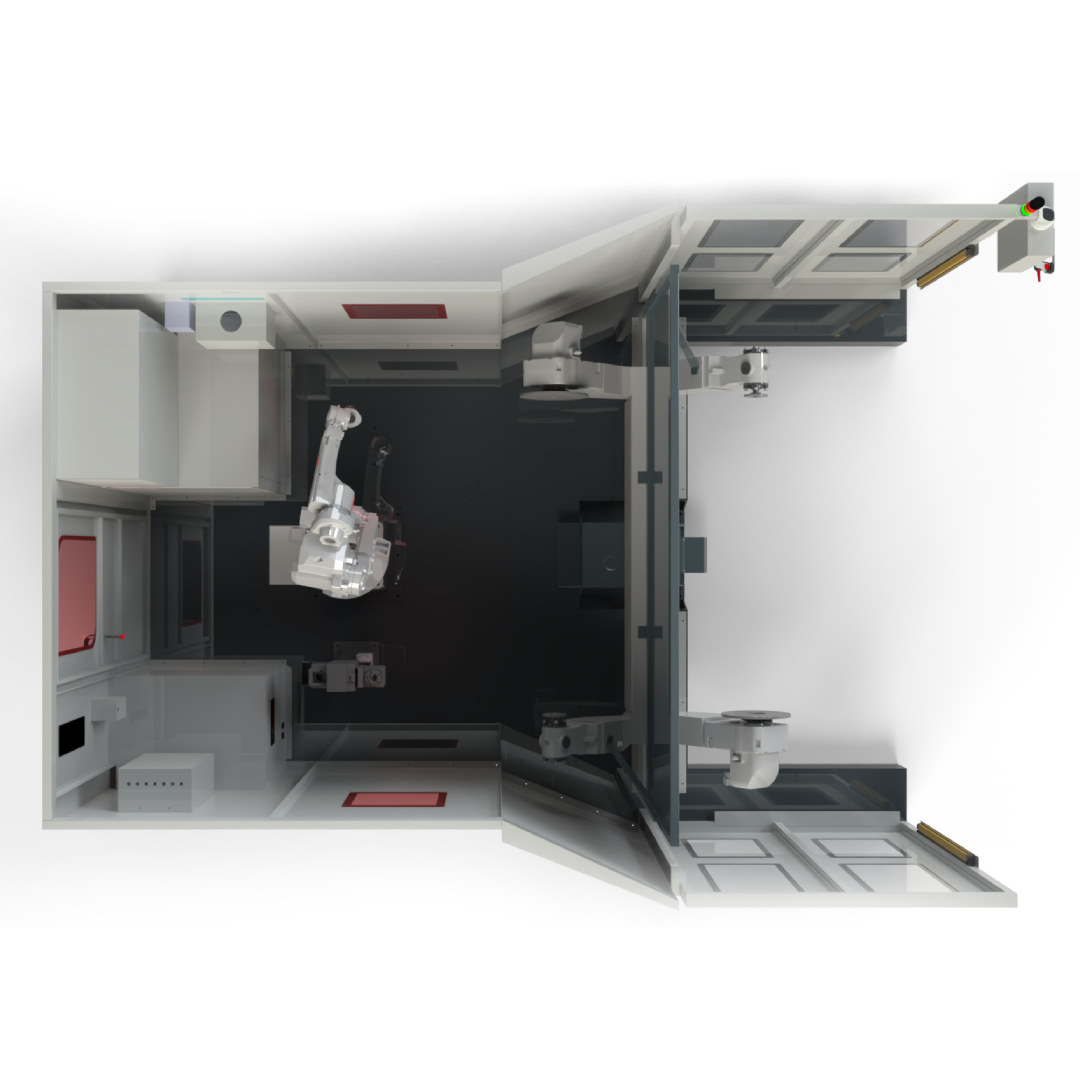

Hücrenin 2D olarak üstten görünüm yerleşim resmidir.

Weldone_A_yerlesim.pdf
5.7 MB

Weldone'un Sunduğu Benzersiz Avantajlar

Kaynak otomasyonu alanında yeni standartlar belirleyen özellikleri ile öne çıkıyor.

Akıllı Hücre Yönetimi

Endüstri 4.0 ile uyumlu olarak tasarlanan sistemimiz, tüm hücre yönetimini merkezi bir Endüstriyel PC üzerinden gerçekleştirir. Bu güçlü altyapı ile yapabilecekleriniz:

HMI üzerinden verilere anlık erişim ve tam kontrol imkanı
Sistemin tüm fonksiyonları uzaktan takip etme.
Yetkili personele özel şifreleme sistemi.

Bu bütünsel yaklaşım, üretim süreçlerinizde size maksimum esneklik, güvenlik ve verimlilik kazandırır.

IoT Tabanlı Uzaktan Erişim ve Performans Takibi

Weldone Robotik Kaynak Hücreleri, akıllı web platformumuz ile sürekli iletişim halindedir. Bu sayede:

Anlık Verimlilik Analizi: Web arayüzü üzerinden robotun çalışma verimliliğini ve performans metriklerini anlık olarak izleyebilirsiniz.
Anlık Hata Bildirimleri: Sistemde oluşan tüm arıza ve uyarıları anında görüntüleyerek sorunun kaynağını hızla tespit edebilirsiniz.
Servis ve Müdahale: Uzman ekibimizin uzaktan erişimle anında arıza tespiti yapmasını ve müdahale etmesini sağlayarak üretim kayıplarını önleyebilirsiniz.

Maksimum İş Güvenliği

Kapalı ve korunaklı kabin tasarımı; operatörlerinizi kaynak dumanı, ark parlaması ve robot kolu gibi hareketli ekipmanlardan tamamen izole ederek güvenli bir çalışma ortamı yaratır.

Işık perdesi ve Alan tarayıcı: Beklenmeyen hücre içine girişleri algılayarak robot hareketlerini anında durdurur.
Emniyet Kapı Kilidi: Hücre kapıları açıldığında robotun hareketlerini engeller.
Crashbox Sistemi: Robot kolu ile parça veya fikstür arasında beklenmeyen bir temas durumunda robot hareketlerini anında durdurur.

Ekonomik ve Hızlı Yatırım Geri Dönüşü

Standartlaştırılmış üretim, özel çözümlere kıyasla çok daha uygun maliyetlidir. Artan üretim hızı ve kalitesi sayesinde yatırımınızın karşılığını kısa sürede almanızı sağlar.

Fişi Tak & Çalıştır Kolaylığı

Uzun ve karmaşık kurulum süreçlerini unutun. Weldone kaynak hücreleri, tesisinize geldikten sonra minimum sürede devreye alınarak üretime hemen başlamanıza olanak tanır.

Minimum Yerleşim Alanı

Kompakt tasarımıyla üretim alanınızdan maksimum tasarruf etmenizi sağlar. Değerli fabrika alanınızı en verimli şekilde kullanmanıza yardımcı olur.

Kolay Taşınabilirlik

Tek parça ya da modüler şase yapısı sayesinde, üretim planınızdaki değişikliklere göre tesis içinde bir forklift yardımıyla kolayca yerini değiştirebilirsiniz.

Operatör Dostu ve Ergonomik

Parça yükleme ve boşaltma işlemleri, operatör ergonomisi ön planda tutularak tasarlanmıştır. Bu sayede yorgunluk azalır, verimlilik ve çalışma konforu artar.

Standart ve Modüler Yapı

Kanıtlanmış standart tasarımlarımız, seri üretim sayesinde güvenilirlik sunarken, modüler yapısı sayesinde gelecekteki ihtiyaçlarınıza göre kolayca genişletilebilir veya revize edilebilir.
