K Serisi Pozisyoner

Teklif İste

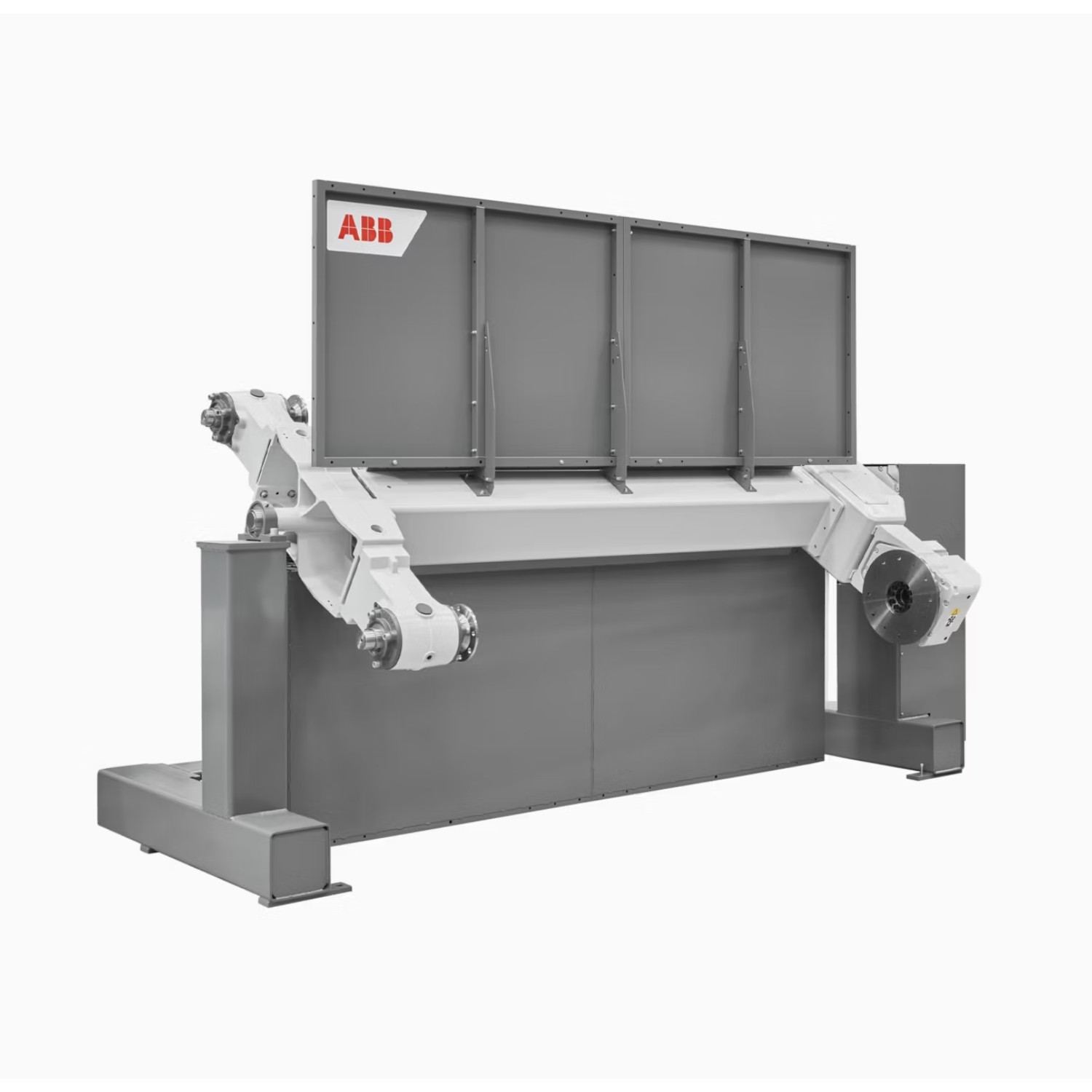

K Serisi Pozisyoner

K Serisi pozisyoner, robotun bir tarafta çalıştığı ve operatörün diğer tarafta yükleme ve boşaltma işlemlerini gerçekleştirdiği çift istasyonlu bir çözüme sahiptir. İş parçası çalışma sırasında bir eksen etrafında döner ve tüm eksenler istasyon değişikliklerinde yeniden yönlendirilir. Genellikle uzun iş parçaları için ideal çözümdür. İki istasyon arasına, operatörü ark ışınından koruyan bir panel takılmıştır.

Yük Kapasitesi

300-1000 kg (her taraf)

Maksimum Uzunluk

4000 mm

Dönüş Açısı

360°

Döner Tabla Ekseni Hariç İstasyon Sayısı

1 Eksen (Her İki Taraf İçin)

Teknik Çizim

K Serisi Teknik Çizim

Model Varyasyonları

Pozisyoner Özellikleri

Varyant Taşıma Kapasitesi (kg) Taraflar Arası Max Yük Farkı (kg) Maks. Sürekli Tork (Nm) Maks. Eğilme Momenti (Nm) Index Süresi (s) Kaynak-Kaynak Süresi (s) Tekrarlama Hassasiyeti (r=500) Maks. Dönüş Hızı (°/s)
IRP K-300 / 1000 300 180 350 600 3.1-3.4 5.2-5.5 ±0.05 180
IRP K-300 / 1200 300 180 350 600 3.2-3.5 5.3-5.6 ±0.05 180
IRP K-600 / 1200 600 400 650 3300 3.1-3.4 5.2-5.6 ±0.05 150
IRP K-600 / 1400 600 400 650 3300 3.2-3.5 5.2-5.6 ±0.05 150
IRP K-1000 / 1200* 1000 350 900 5000 3.3-3.7 5.5-5.9 ±0.05 150
IRP K-1000 / 1400* 1000 350 900 5000 3.3-3.7 5.5-5.9 ±0.05 150

* Döner ünite ile destek bileziği arasındaki mesafe (aşağıdaki A boyutu) 2000mm'den büyük olduğunda maksimum taşıma kapasitesi azalır.

Pozisyoner Ölçüleri

Variants A øB C D E øF
K-300/1000 1600 1000 2977 950 1310 2240
2000 1000 3377 950 1310 2240
2500 1000 3877 950 1310 2240
3150 1000 4527 950 1310 2240
3500 1000 4877 950 1310 2240
4000 1000 5377 950 1310 2240
K-300/1200 1600 1200 2977 950 1710 2640
2000 1200 3377 950 1710 2640
2500 1200 3877 950 1710 2640
3150 1200 4527 950 1710 2640
3500 1200 4877 950 1710 2640
4000 1200 5377 950 1710 2640
K-600/1200 & K-1000/1200 1600 1200 3409 950 1790 2720
2000 1200 3809 950 1790 2720
2500 1200 4309 950 1790 2720
3150 1200 4959 950 1790 2720
3500 1200 5309 950 1790 2720
4000 1200 5809 950 1790 2720
K-600/1400 & K-1000/1400 1600 1400 3409 950 2190 3120
2000 1400 3809 950 2190 3120
2500 1400 4309 950 2190 3120
3150 1400 4959 950 2190 3120
3500 1400 5309 950 2190 3120
4000 1400 5809 950 2190 3120
