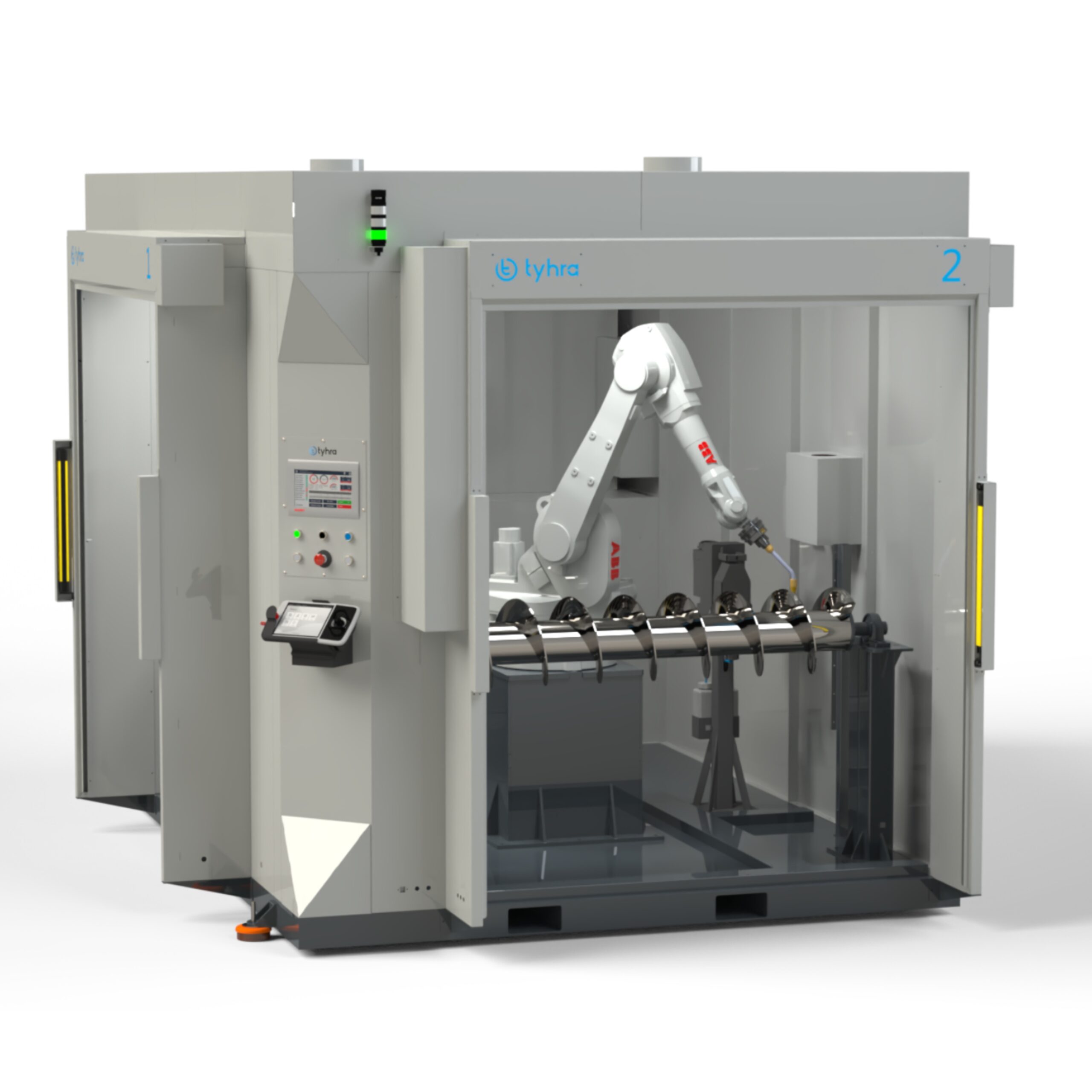

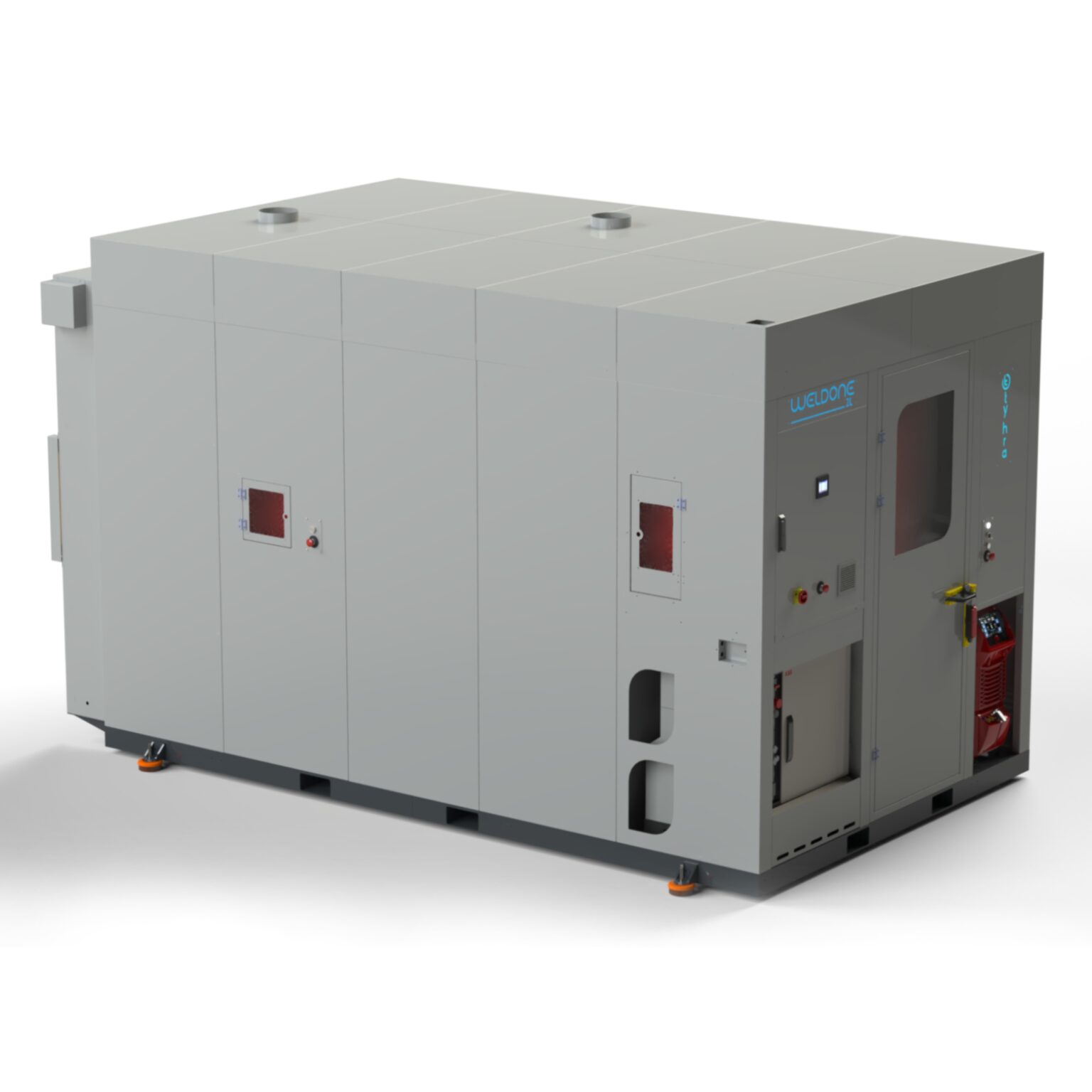

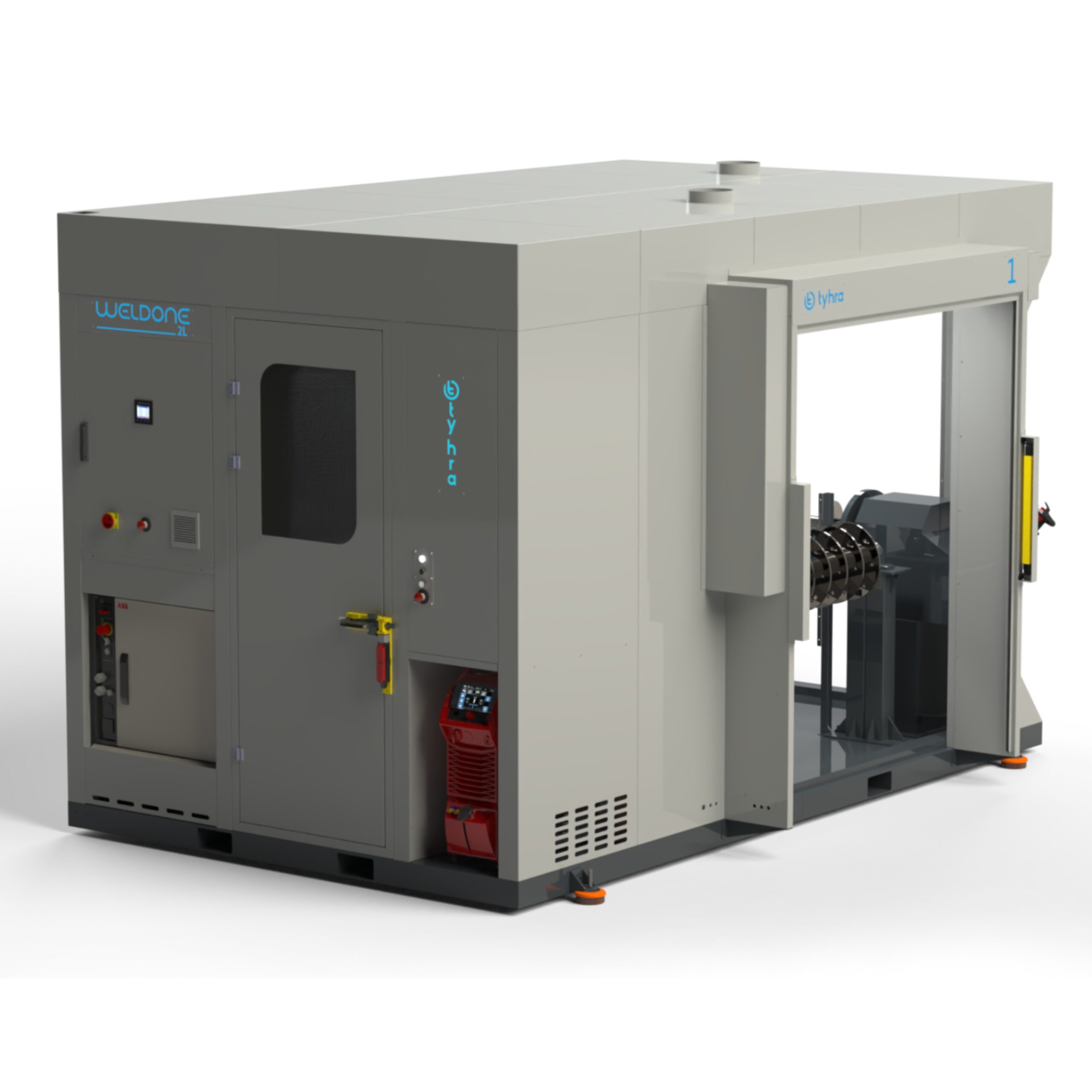

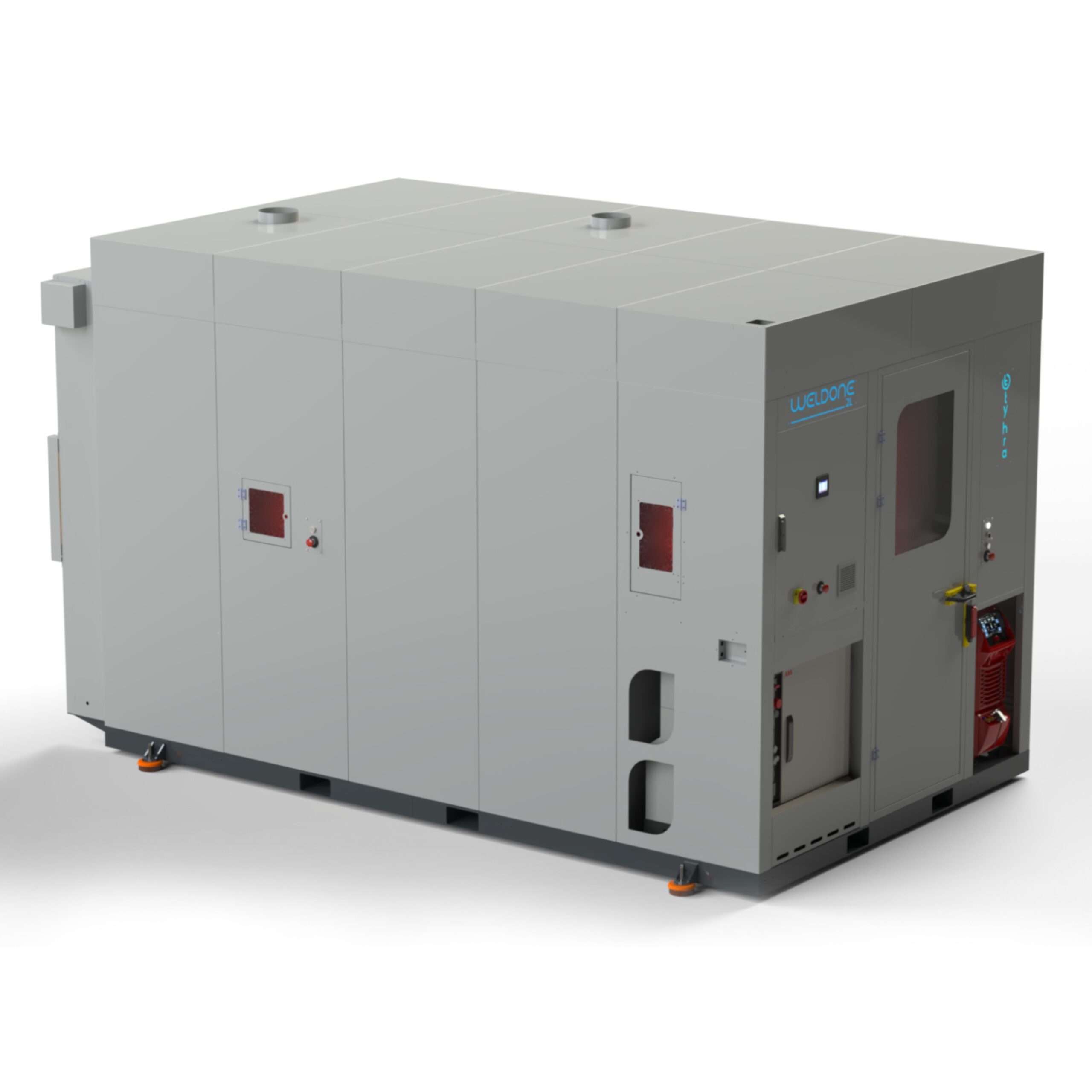

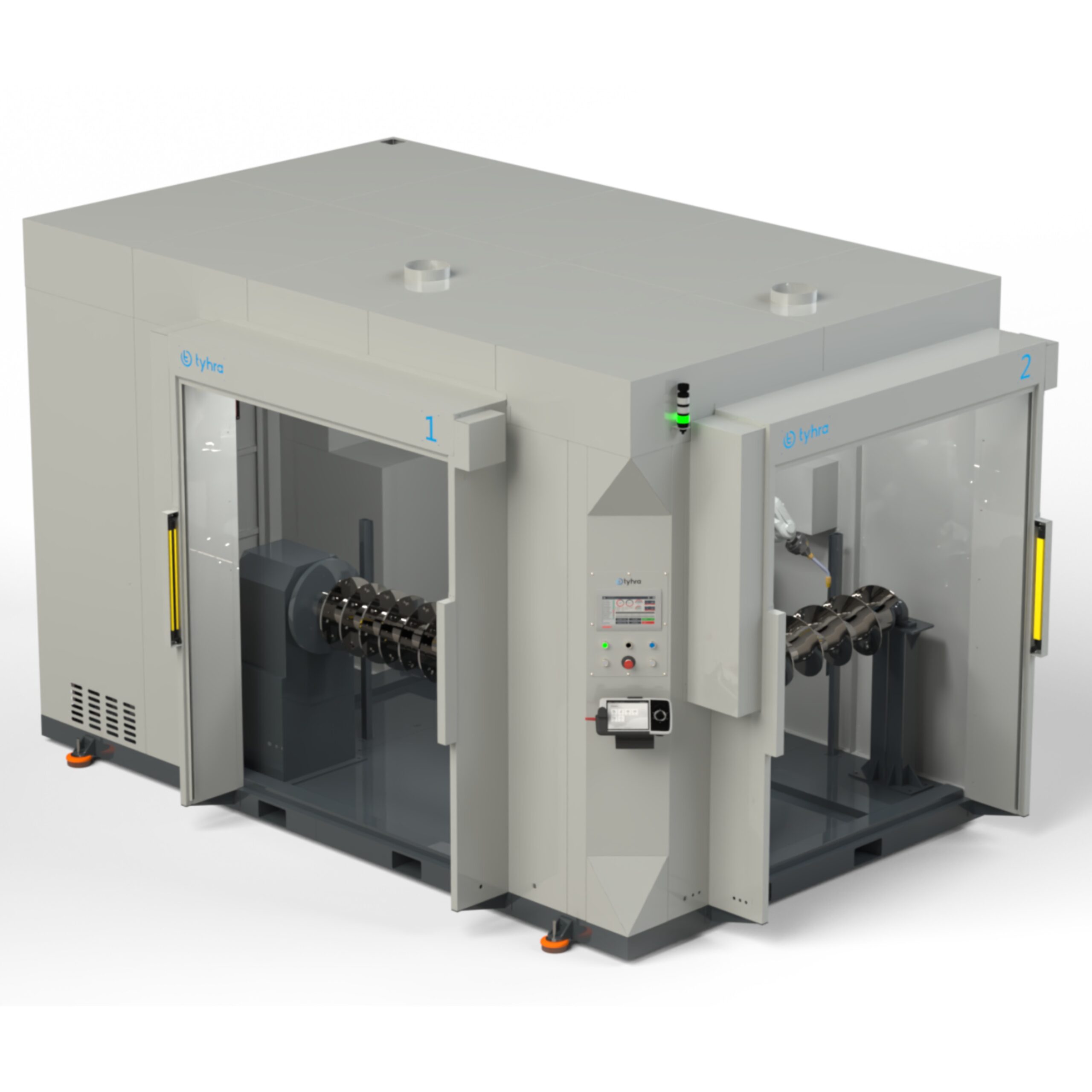

WELDONE 2L Robotic Welding Cell

تصميم مدمج، خلية لحام روبوتية بمحطتين. حل مثالي للقطع ذات فترات الدورات القصيرة.

أقل قدر ممكن من حركة المشغل

من خلال إبقاء مسافة مشي المشغل قصيرة، يتم القضاء على الحركات غير الضرورية، مما يزيد من كفاءة الإنتاج بشكل كبير.

مساحة تثبيت واسعة

توفر هذه الخلية مساحة تثبيت تصل إلى قطر 900mm وطول 1500mm في المحطة الأولى، وقطر 900mm وطول 1400mm في المحطة الثانية.

تصميم صناعي معيari بنظام Monoblock

يوفر تركيباً سريعاً وصيانة سهلة، بالإضافة إلى الحد الأدنى من فقدان دقة الموقع أثناء إعادة النقل داخل المصنع.

محدد مواقع أحادي المحور (Synchronous and Index)

مع إمكانية إضافة محددات مواقع أحادية المحور بنظام التزامن والفهرسة، يتم ضمان التموضع الدقيق والأمثل في كل محطة.

احصل على عرض سعر عرض جميع الطرازات

خلية اللحام الروبوتية Weldone 2L

تتميز بخصائص تضع معايير جديدة في مجال أتمتة اللحام.

سلسلة Weldone 2L بمحطتين ومحدد مواقع أحادي المحور

تعتبر Weldone 2L خلية لحام روبوتية عالية الكفاءة بمحطتين، مصممة خصيصاً للقطع التي تتطلب فترات دورات قصيرة. بفضل تصميمها المدمج، تجعل الأتمتة الروبوتية متاحة للورش ذات المساحات المحدودة من خلال إشغال أقل مساحة أرضية ممكنة.

يتم تصنيع خلية اللحام الروبوتية من Tyhra بناءً على معايير السلامة والوظائف الفائقة. وتوفر عمراً خدمياً طويلاً بفضل هيكلها القوي، كما أنها مصممة خصيصاً لتحقيق أقصى قدر من الكفاءة في التطبيقات الروبوتية مع سهولة نقلها.
في هذه الخلايا، يتم دمج الروبوت وطاولة التثبيت ومحددات المواقع على منصة واحدة. وهذا يضمن بقاء برامج اللحام الحالية كما هي حتى لو تغير موقع الخلية، مما يوفر للمشغلين وقتاً طويلاً في إعادة البرمجة.
يتم وضع جميع معدات اللحام داخل الخلية. بالإضافة إلى ذلك، يتوفر باب صيانة مخصص لسلامة صيانة الروبوت. يتم طرد الغازات الضارة الناتجة أثناء عملية اللحام بأمان عبر فتحات الشفط داخل المقصورة.

المعدات القياسية

  • لوحة توزيع الطاقة والأتمتة (400VAC, 220VAC, 24VDC)
  • لوحة التحكم والتوزيع الهوائي (Pneumatic)
  • نظام خلية مغلق بالكامل
  • باب الخدمة ومعدات السلامة
  • نافذة الخدمة
  • ستائر ضوئية لتأمين منطقة التحميل
  • لوحة مشغل مقاس 11 بوصة متكاملة تماماً مع الروبوت
  • محطة تنظيف الشعلة (Torch)

المعدات الاختيارية

  • نظام الوصول عن بعد وجمع البيانات
  • محلل الطاقة
  • ماسح المنطقة (Area Scanner)
  • بنية تحتية للهواء والإشارات للمثبتات المستخدمة على محددات المواقع
  • لوحة مشغل مقاس 15 بوصة
  • نظام التحكم في وجود سلك اللحام
  • كاميرا مراقبة العمليات داخل الخلية
  • وحدة معايرة الشعلة الآلية

محدد المواقع المستخدم (طراز L)

قدرة التحميل

300-5000 كجم

دقة تكرار التموضع

0.05 ملم

أقصى عرض للمثبت

ø1250 ملم - ø2200 ملم

أقصى طول للمثبت

4000 ملم

فحص محدد المواقع بالتفصيل

الروبوتات المتوافقة

خلايا اللحام الروبوتية
الروبوتات المتوافقة بالترتيب: IRB 1520ID, IRB 1660ID, IRB 2600, IRB 2600ID.
مدى الوصول

1.5 متر - 2 متر

الحمولة

4 كجم - 20 كجم

دقة تكرار التموضع

0.02 ملم - 0.05 ملم

دقة تكرار المسار

0.05 ملم - 0.35 ملم

فحص الروبوتات بالتفصيل

ماكينة اللحام المستخدمة

Fronius TPS 320i أو TPS 500i.
أقصى قيمة للتيار

320 A - 500 A

طريقة اللحام المدعومة

MIG/MAG (اختياري: TIG, Laser)

عمليات اللحام المدعومة

Standard, Pulse, LSC, PMC و CMT.

التقنيات المدعومة

WeldConnect, WeldCube, SmartManager

فحص ماكينات اللحام بالتفصيل

المواصفات الفنية

الطراز WELDONE 2L
عدد المحطات 2
نوع الروبوت روبوت صناعي بـ 6 محاور
مدى وصول الروبوت 1500 mm - 2000 mm
حمولة الروبوت 4 kg - 20 kg
نوع محدد المواقع محور واحد (1 Rotary)
إجمالي مساحة الأرضية 15 m²
متطلبات الطاقة 3 Phase, 400V, 50Hz, 50A
متطلبات الهواء 6 bar, 200 lt/min
تنظيف الشعلة محطة تنظيف الشعلة الآلية
قص السلك نظام قص السلك الآلي
معايرة TCP معايرة TCP آلية (BullsEye)

أنظمة السلامة

حواجز السلامة مقصورة مغلقة بالكامل، أبواب سلامة
ستائر ضوئية ستائر ضوئية للسلامة من الفئة 4
إيقاف الطوارئ أزرار إيقاف طوارئ متعددة
سلامة المشغل تحكم بكلتا اليدين، Safety PLC

نظام التحكم

وحدة التحكم نظام تحكم يعتمد على Industrial PC
واجهة المستخدم شاشة ملونة تعمل باللمس مقاس 10 بوصة
البرمجة وحدة التعليم اليدوية + برمجة Offline
الاتصال Ethernet, Profinet, EtherCAT
الوصول عن بعد دعم عن بعد عبر اتصال VPN

ميزات الخلية

الميزة Weldone 2L
عدد المحطات 2
مدى وصول الروبوت المناسب 1.5m / 1.65m

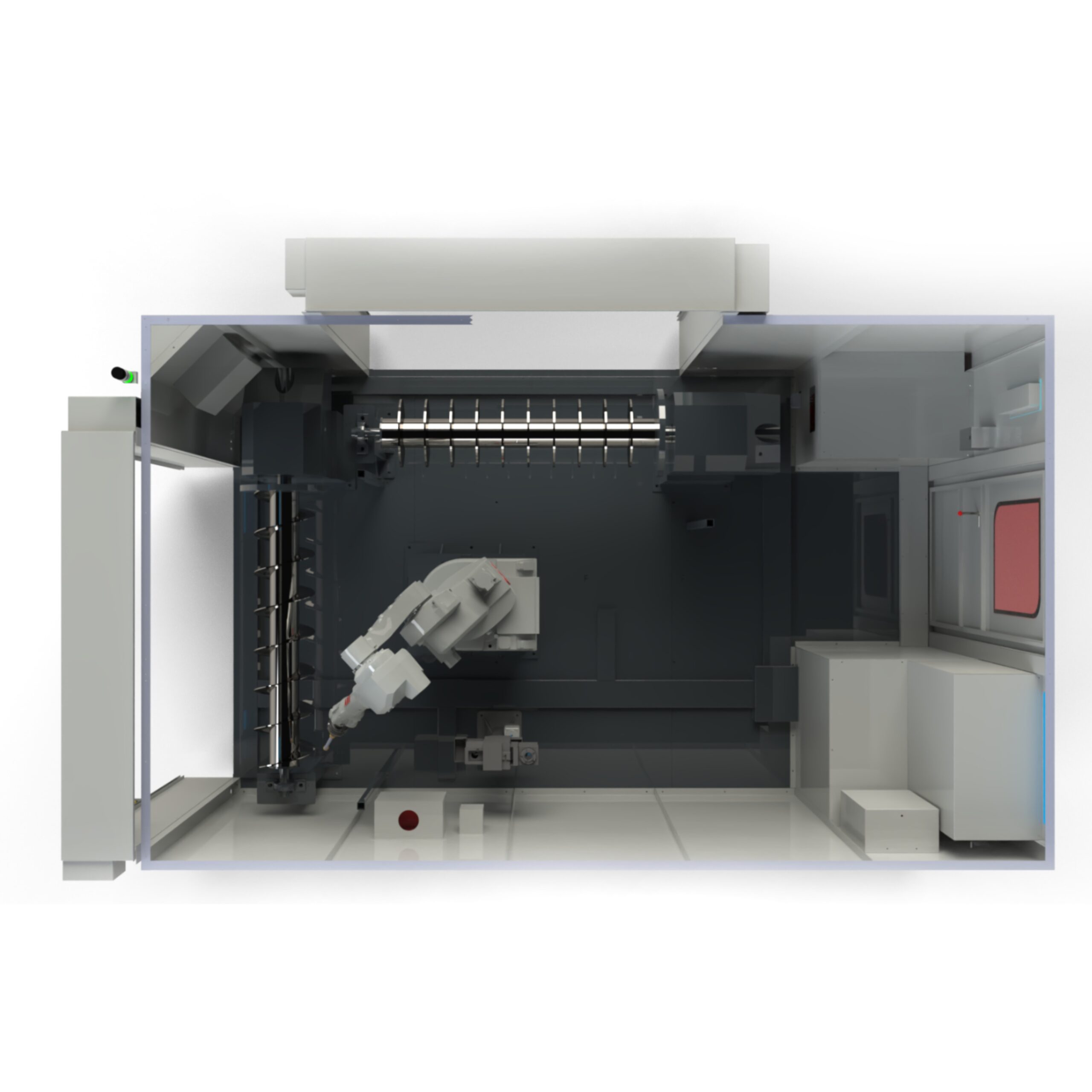

أبعاد الخلية (العرض، الطول، الارتفاع) 2350mm x 3300mm x 2500mm
أبعاد منطقة التثبيت في المحطة 1 ø900mm / 1500mm
أبعاد منطقة التثبيت في المحطة 2 ø900mm / 1400mm
محددات المواضع المناسبة L300 - L600

الرسومات الفنية وأبعاد محدد المواقع المستخدم

مواصفات محدد المواقع

الطراز قدرة التحميل (kg) أقصى عزم دوران (Nm) أقصى عزم انحناء (Nm) دقة التكرار (r=500) أقصى سرعة دوران (°/s)
L-300 300 350 600 ±0.05 180
L-600 600 650 3300 ±0.05 150
L-1000 1000 900 5000 ±0.05 150
L-2000 2000 3800 15000 ±0.05 90
L-5000 5000 9000 60000 ±0.05 39

* تنخفض قدرة التحميل القصوى عندما تكون المسافة بين وحدة المحرك ووحدة التباطؤ (البعد A أدناه) أكبر من 2000 ملم.

أبعاد محدد المواقع

الطراز A B Ø C D
IRP L-300 1250 950 1500 1979
1600 950 1500 2329
2000 950 1500 2729
2500 950 1500 3229
3150 950 1500 3879
4000 950 1500 4729
IRP L-600
IRP L-1000		 1250 950 1500 2182
1600 950 1500 2532
2000 950 1500 2932
2500 950 1500 3432
3150 950 1500 4082
4000 950 1500 4932
IRP L-2000 1250 950 1500 2423
1600 950 1500 2773
2000 950 1500 3173
2500 950 1500 3673
3150 950 1500 4323
4000 950 1500 5173
IRP L-5000 - 1200 2200 -
- 1200 2200 -
- 1200 2200 -
- 1200 2200 -
- 1200 2200 -
- 1200 2200 -

المزايا الفريدة التي تقدمها Weldone

تتميز بخصائص تضع معايير جديدة في مجال أتمتة اللحام.

إدارة الخلايا الذكية

نظامنا، المصمم ليتوافق مع Industry 4.0، يقوم بكافة مهام إدارة الخلية عبر Industrial PC مركزي. مع هذه البنية التحتية القوية، يمكنك:

وصول فوري إلى البيانات وتحكم كامل عبر واجهة HMI.
مراقبة جميع وظائف النظام عن بعد.
نظام تشفير خاص للموظفين المصرح لهم.

يوفر هذا النهج الشامل أقصى قدر من المرونة والسلامة والكفاءة في عمليات الإنتاج الخاصة بك.

الوصول عن بعد وتتبع الأداء عبر IoT

خلايا Weldone في تواصل مستمر مع منصة الويب الذكية الخاصة بنا. وبهذه الطريقة:

تحليل الكفاءة في الوقت الفعلي: يمكنك مراقبة كفاءة تشغيل الروبوت ومقاييس الأداء فوراً عبر واجهة الويب.
إشعارات الخطأ الفورية: من خلال عرض جميع الأعطال والتحذيرات في النظام فوراً، يمكنك تحديد مصدر المشكلة بسرعة.
الخدمة والتدخل: يمكنك منع خسائر الإنتاج من خلال تمكين فريق الخبراء لدينا من إجراء تشخيص فوري للأعطال والتدخل عبر الوصول عن بعد.

أقصى درجات السلامة المهنية

يوفر تصميم المقصورة المغلقة والمحمية بيئة عمل آمنة من خلال عزل المشغلين تماماً عن أدخنة اللحام، ووهج القوس، والمعدات المتحركة.

ستارة ضوئية وماسح المنطقة: يوقف حركات الروبوت فوراً عند اكتشاف أي دخول غير متوقع.
قفل باب الأمان: يمنع حركات الروبوت عند فتح أبواب الخلية.
نظام Crashbox: يوقف حركات الروبوت فوراً في حال حدوث تلامس غير متوقع مع القطعة أو المثبت.

عائد اقتصادي وسريع على الاستثمار

يعتبر الإنتاج المعياري أكثر فعالية من حيث التكلفة بكثير مقارنة بالحلول المخصصة. بفضل زيادة سرعة الإنتاج وجودته، فإنه يضمن لك الحصول على عائد لاستثمارك في وقت قصير.

بساطة التوصيل والتشغيل (Plug & Play)

انسَ عمليات التركيب الطويلة والمعقدة. تتيح لك خلايا اللحام Weldone بدء الإنتاج فوراً من خلال تشغيلها في وقت قياسي بعد وصولها إلى منşأتك.

أقل مساحة أرضية ممكنة

يضمن التصميم المدمج تحقيق أقصى قدر من التوفير في منطقة الإنتاج، مما يساعدك على استخدام مساحة مصنعك القيمة بأكثر الطرق كفاءة.

سهولة النقل

بفضل هيكل القاعدة أحادي القطعة أو النموذجي، يمكنك بسهولة تغيير موقع الخلية داخل المنشأة بمساعدة رافعة شوكية وفقاً للتغييرات في خطة الإنتاج الخاصة بك.

سهلة الاستخدام ومريحة للمشغل

تم تصميم عمليات تحميل وتفريغ القطع مع مراعاة بيئة العمل للمشغل (Ergonomics)، مما يقلل التعب ويزيد الإنتاجية وراحة العمل.

هيكل معياري ونموذجي

بينما توفر تصاميمنا المعيارية المعتمدة الموثوقية من خلال الإنتاج الضخم، فإن هيكلها النموذجي يسمح بتوسيعها أو تعديلها بسهولة وفقاً لاحتياجاتك المستقبلية.
