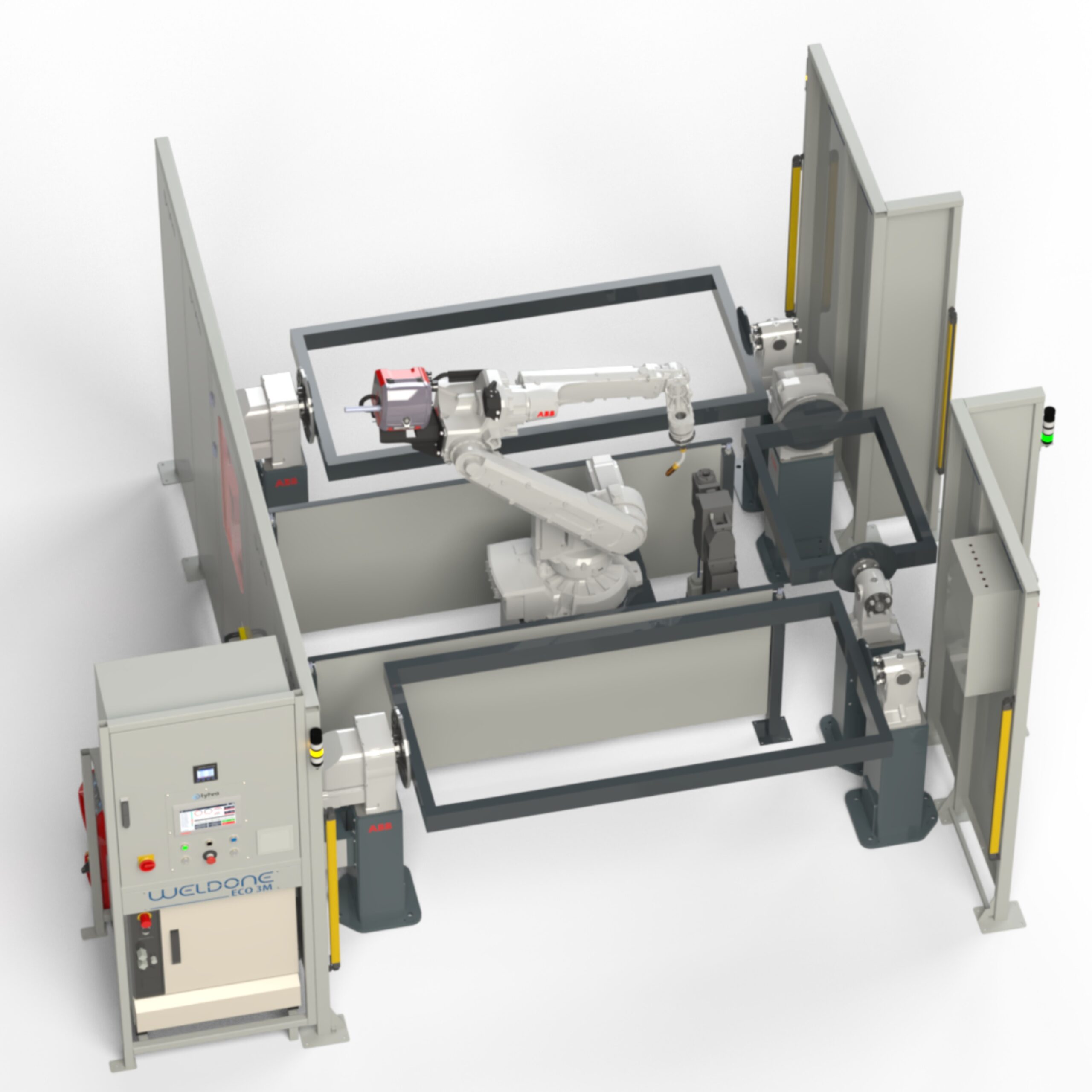

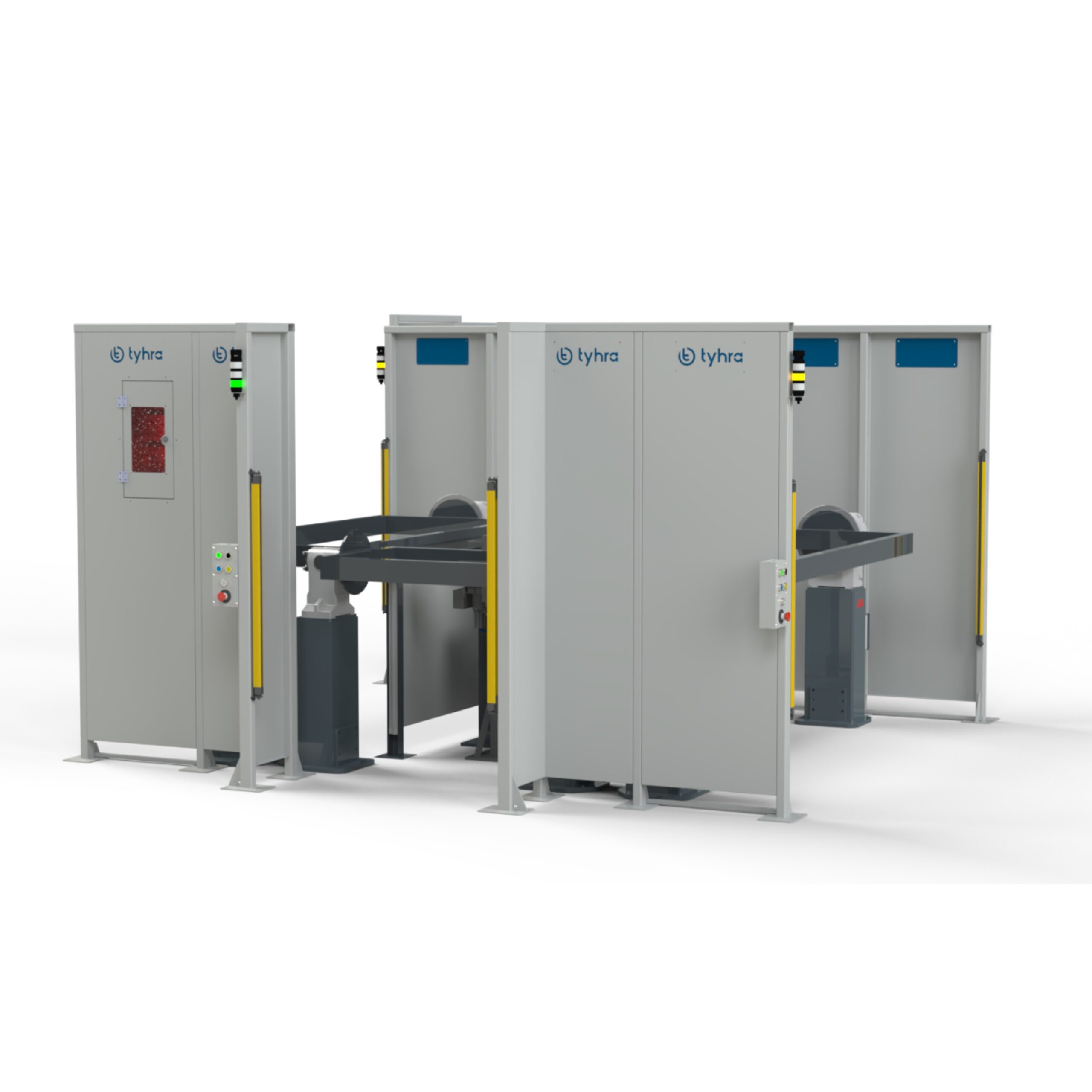

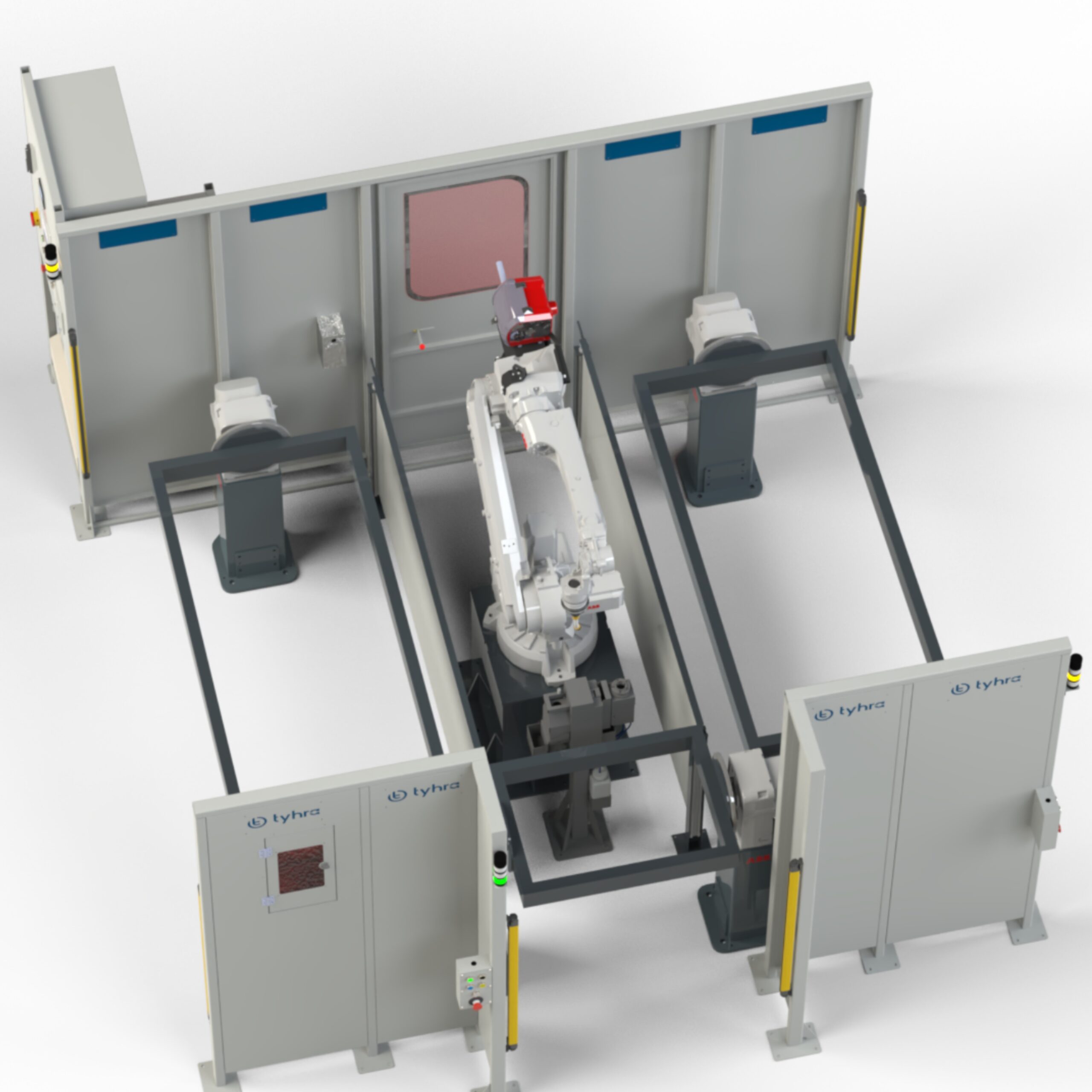

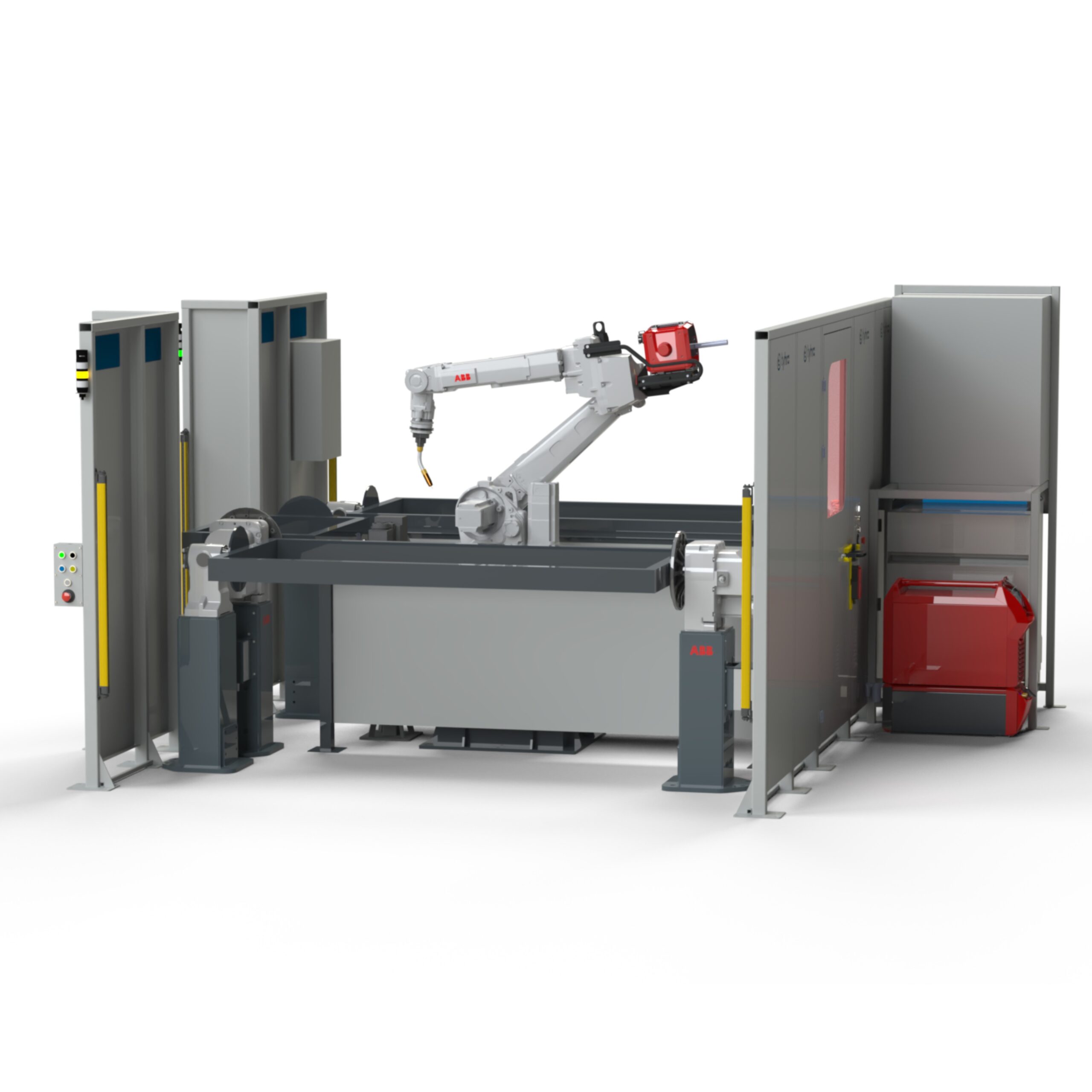

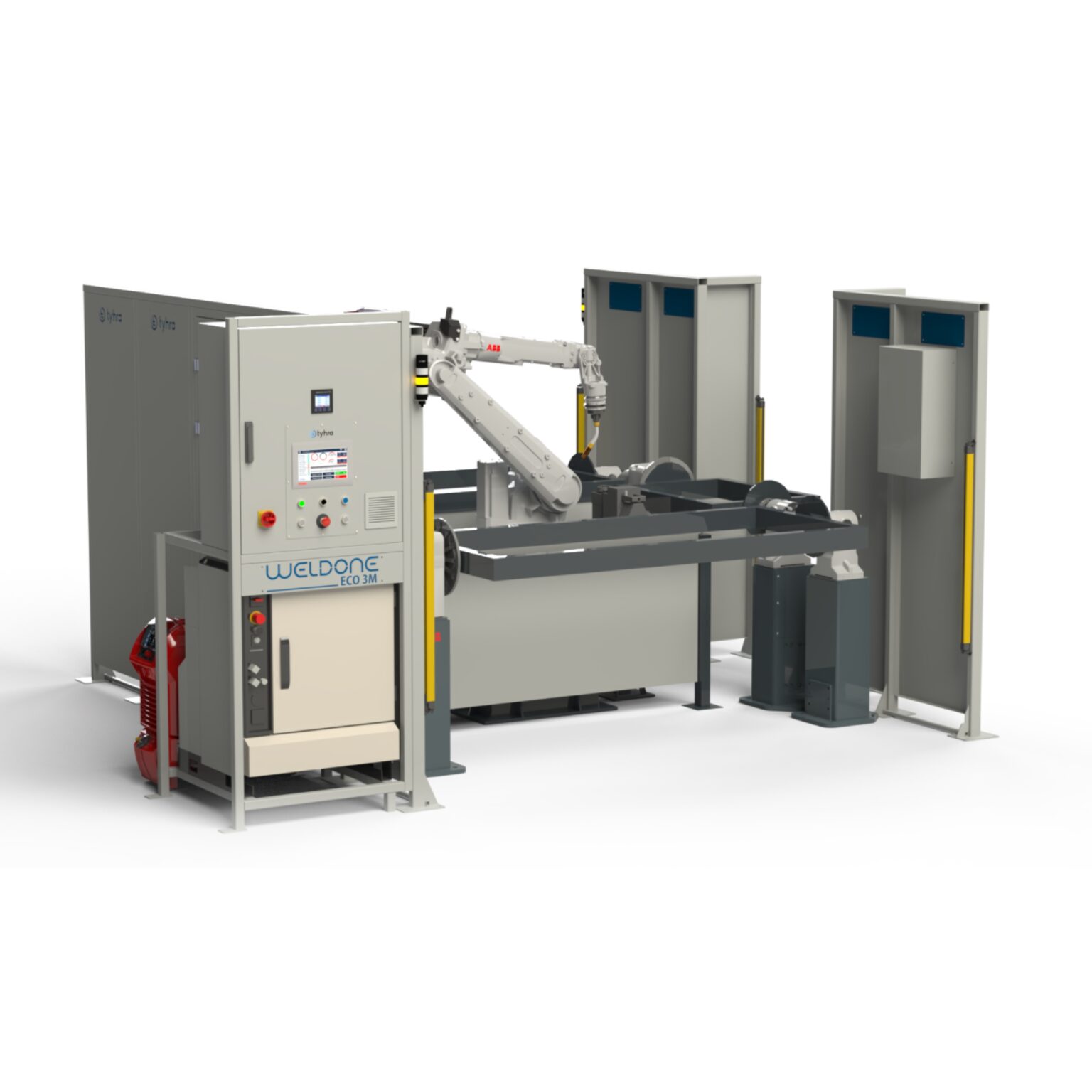

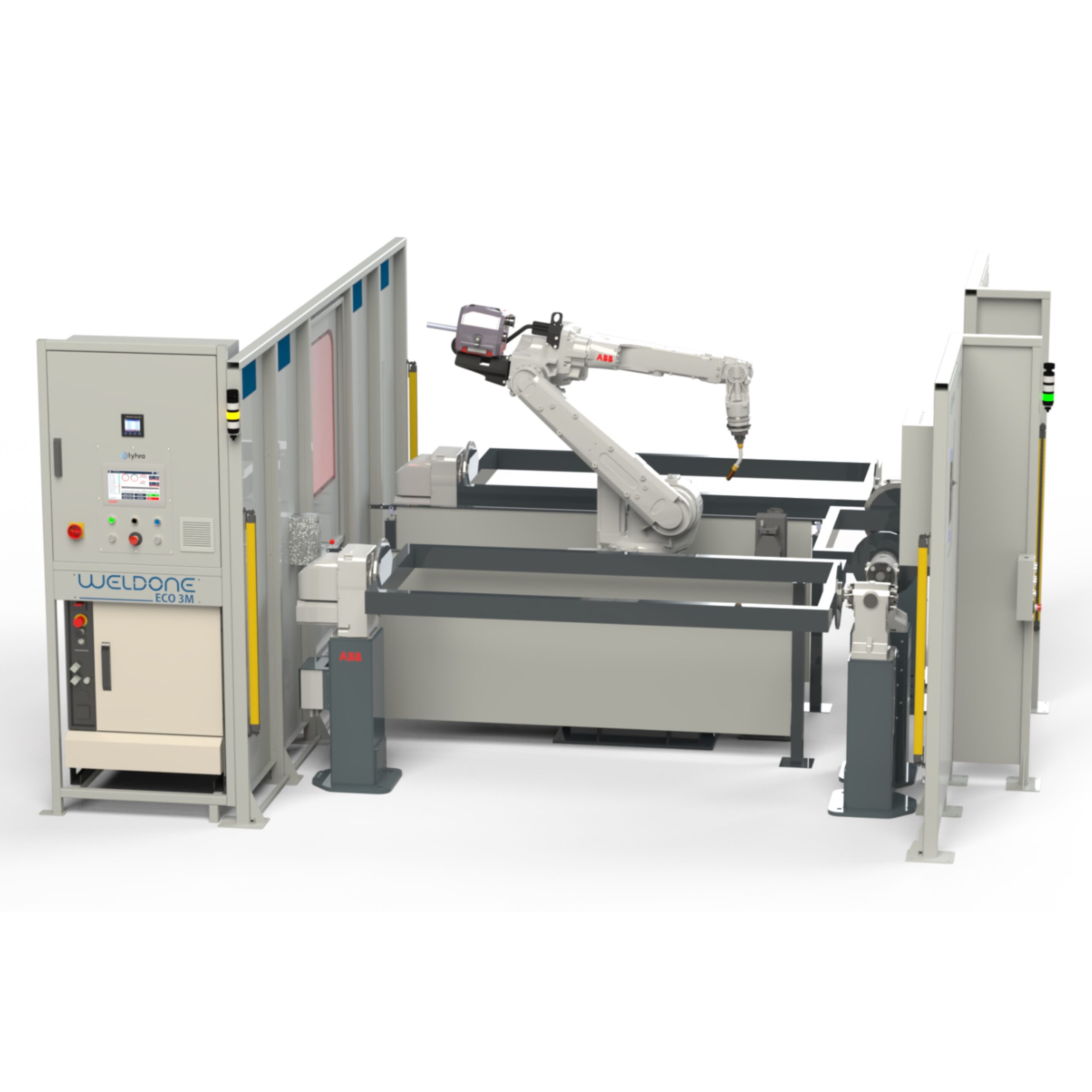

WELDONE ECO 3M Robotik Kaynak Hücresi

Kompakt tasarımlı, üç istasyonlu, orta boyutlu üretimler için tasarlanmış robotik kaynak çözümü.

Esnek ve Modüler Yapı

Bir şaseye bağlı olmadan doğrudan atölye zeminine monte edilen yapısı sayesinde, mevcut üretim hattınıza kolayca entegre edilir ve gelecekteki ihtiyaçlarınıza göre zamanla konfigüre edilebilir.

Geniş Fikstür Alanı ve Vinçle Çalışabilme

Her istasyonda 1000 mm çevirme çapı ve 2500 mm’ ye kadar uzunlukta fikstür alanına sahiptir. Dış perdeleri olmayan açık hücre tasarımı, 2 tona kadar ağır ve büyük parçaların vinç ile kolayca yüklenip boşaltılması için ideal bir çözüm sunar.

İhtiyaçlarınıza Göre Şekillenir

Weldone ECO 3M’nin gücü, projenize özel olarak uyarlanabilmesidir. Standart pakete ek olarak, projelendirme aşamasında birçok özelliği opsiyonel olarak ekleyebilirsiniz.

Senkron ve İndeks Tek Eksen Pozisyoner

600 kg’a kadar kapasiteli tek eksen pozisyonerler, her istasyona entegre edilerek iş parçaları için hassas ve optimum pozisyonlama sağlar.

Teklif İste Tüm Modelleri Gör

WELDONE ECO 3M Robotik Kaynak Çözümü

Weldone ECO 3M, otomasyona geçiş yapmak isteyen ancak yatırım maliyetini optimize etmeyi hedefleyen işletmeler için tasarlanmış, akıllı ve esnek bir robotik kaynak çözümüdür.

Üç İstasyonlu ve Tek Eksen Pozisyonerli Weldone ECO 3M Serisi

WELDONE ECO 3M, geniş fikstür alanına sahip, yüksek verimli üç istasyonlu robotik kaynak çözümüdür. Akıllı güvenlik sistemleri ve minimum operatör hareket ihtiyacı sayesinde, hem üstün verimlilik sağlar hem de güvenliği artırır; böylece kapasiteden ödün vermeden otomasyona geçişi kolaylaştırır.

Endüstriyel PC, kapalı hücre sistemi, pnömatik kontrol sistemi gibi ek maliyetleri ortadan kaldıran tasarımıyla, otomasyona geçiş için gereken başlangıç yatırımını düşürür ve yatırımın geri dönüşünü hızlandırır.
Bir şaseye bağlı olmadan doğrudan fabrika zeminine monte edilen yapısı sayesinde, mevcut üretim hattınıza kolayca entegre edilir ve gelecekteki ihtiyaçlarınıza göre zamanla konfigüre edilebilir.

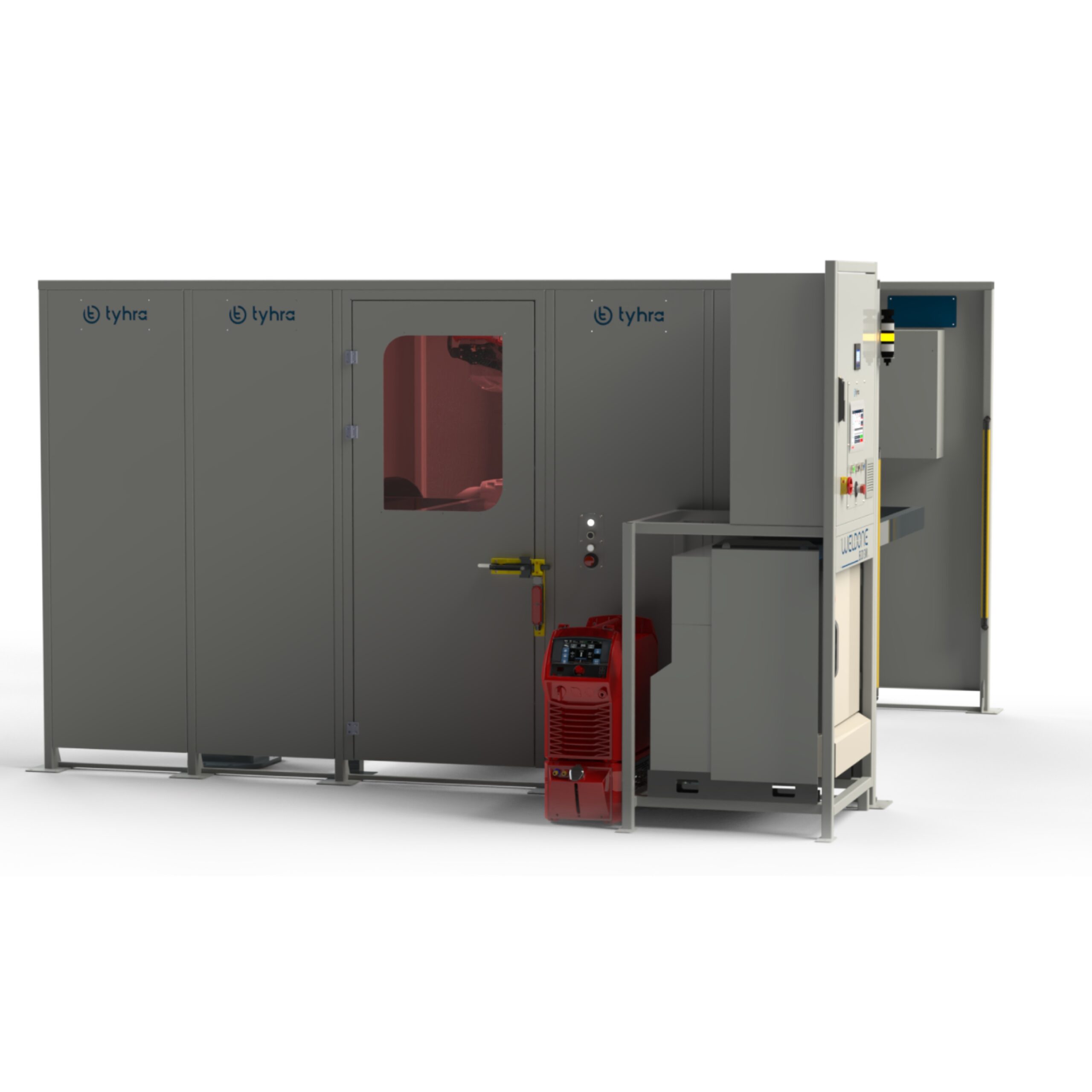

Tüm kaynak ekipmanları hücre içinde konumlandırılmıştır. Ayrıca, robotun bakımı için özel bir güvenlik bakım kapısı mevcuttur. Kaynak işlemi sırasında ortaya çıkan zararlı gazlar, kabin içerisindeki emiş menfezleri aracılığıyla güvenli bir şekilde tahliye edilir.

Standart Donanımlar

  • Endüstriyel Kaynak Robotu
  • Robot Montaj Sehpası
  • Kaynak Makinesi
  • Güvenlik PLC Ünitesi
  • 2 Set Işın Bariyeri
  • 2 Set Butonlu Operatör Paneli
  • Kapı Güvenlik Switch'i
  • Enerji Dağıtım Panosu (400VAC,220 VAC,24VDC)

Opsiyonel Donanımlar

  • Pozisyoner
  • Torç Temizleme İstasyonu
  • Otomatik Torç Kalibrasyon Ünitesi
  • Pnömatik Kontrol ve Dağıtım Panosu
  • Hücre Güvenlik Koruma Fence
  • Servis Kapısı Buton Grubu
  • Servis Penceresi
  • Sistem Plcsi
  • Robotla Tam Entegre 11" Operatör Paneli
  • Endüstriyel PC ve Yönetim Sistemi
  • Uzak Erişim ve Veri Toplama Sistemi
  • Enerji Analizörü
  • Yükleme Alanı Led Aydınlatma
  • Pozisyonerlerde Kullanılacak Fikstürler için Hava ve Sinyal Altyapısı
  • 15" Operatör paneli
  • Kaynak Teli Var Yok Kontrolü
  • Hücre İçi Proses İzleme Kamerası
  • Davlumbaz
  • Sabit İç Perde
  • Pnömatik İç Perde
  • Çalışma Alanı Vinç Sensörleri

Kullanılan Pozisyoner (L tipi)

Yük Kapasitesi

300-5000 kg

Pozisyon Tekrarlanabilirliği

0.05 mm

Max Fikstür Genişliği

ø1250 mm - ø2200 mm

Max Fikstür Uzunluğu

4000 mm

Pozisyoneri detaylı inceleyin

Uyumlu Robotlar

Robotik Kaynak Hücreleri
Uyumlu robotlar sırayla: IRB 1520ID, IRB 1660ID, IRB 2600, IRB2600ID.
Erişim

1.5 m - 2 m

Yük Kapasitesi

4 kg - 20 kg

Pozisyon Tekrarlanabilirliği

0.02 mm - 0.05 mm

Yol Tekrarlanabilirliği

0.05 mm - 0.35 mm

Robotları detaylı inceleyin

Kullanılan Kaynak Makinesi

Fronius TPS 320i veya TPS 500i.
Max Akım Değeri

320 A - 500 A

Desteklediği Kaynak Yöntemi

MIG/MAG (Opsiyonel: TIG,Lazer)

Desteklenen Kaynak Prosesleri

Standard, Pulse, LSC, PMC ve CMT.

Desteklediği Teknolojiler

WeldConnect, WeldCube, SmartManager

Kaynak makinelerini detaylı inceleyin

Teknik Özellikler

Model WELDONE ECO 3M
İstasyon Sayısı 3
Robot Tipi 6 Eksenli Endüstriyel Robot
Robot Erişim Mesafesi 1500 mm- 2000 mm
Robot Taşıma Kapasitesi 4 kg - 20 kg
Pozisyoner Tipi Tek Eksenli (1 Döner)
Toplam Taban Alanı 15 m²
Güç Gereksinimi 3 Faz, 400V, 50Hz, 50A
Hava Gereksinimi 6 bar, 200 lt/dk
Torç Temizleme Otomatik Torç Temizleme İstasyonu
Tel Kesme Otomatik Tel Kesme Sistemi
TCP Kalibrasyonu Otomatik TCP Kalibrasyonu (BullsEye)

Güvenlik Sistemleri

Güvenlik Bariyerleri Tam Kapalı Kabin, Güvenlik Kapıları
Işık Bariyerleri Kategori 4 Güvenlik Işık Bariyerleri
Acil Durdurma Çoklu Acil Durdurma Butonları
Operatör Güvenliği Çift El Kumanda, Güvenlik PLC

Kontrol Sistemi

Kontrol Ünitesi Endüstriyel PC Tabanlı Kontrol Sistemi
Kullanıcı Arayüzü 10" Renkli Dokunmatik Ekran
Programlama Teach Pendant + Offline Programlama
Haberleşme Ethernet, Profinet, EtherCAT
Uzaktan Erişim VPN Bağlantı ile Uzaktan Destek

Hücre Özellikleri

Özellik Weldone ECO 3M Weldone ECO 3M+
İstasyon Sayısı 3 3
Uygun Robot Erişim Mesafesi 1,5m 2,0m
Hücre Boyutları(w,l,h) 3050mm x 4200mm x 2200mm 3450mm x 5150mm x 2200mm
İstasyon 1 ve 2 Fikstür Alanı Ölçüsü ø700mm/1800mm ø900mm/2400mm
İstasyon 3 Fikstür Alanı Ölçüsü ø650mm/900mm ø650mm/900mm
Uygun Pozisyonerler L300-L600 L300-L600

Kullanılan Pozisyonerin Teknik Çizimleri ve Ölçüleri

Pozisyoner Özellikleri

Model Yük Kapasitesi (kg) Max Tork (Nm) Max Eğilme Momenti (Nm) Tekrarlama Hassasiyeti (r=500) Max Dönüş Hızı (°/s)
L-300 300 350 600 ±0.05 180
L-600 600 650 3300 ±0.05 150
L-1000 1000 900 5000 ±0.05 150
L-2000 2000 3800 15000 ±0.05 90
L-5000 5000 9000 60000 ±0.05 39

* Tahrik ünitesi ile avare ünitesi arasındaki mesafe (aşağıdaki A boyutu) 2000 mm'den büyük olduğunda maksimum taşıma kapasitesi düşer.

Pozisyoner Ölçüleri

Model A B Ø C D
IRP L-300 1250 950 1500 1979
1600 950 1500 2329
2000 950 1500 2729
2500 950 1500 3229
3150 950 1500 3879
4000 950 1500 4729
IRP L-600
IRP L-1000 		1250 950 1500 2182
1600 950 1500 2532
2000 950 1500 2932
2500 950 1500 3432
3150 950 1500 4082
4000 950 1500 4932
IRP L-2000 1250 950 1500 2423
1600 950 1500 2773
2000 950 1500 3173
2500 950 1500 3673
3150 950 1500 4323
4000 950 1500 5173
IRP L-5000 - 1200 2200 -
- 1200 2200 -
- 1200 2200 -
- 1200 2200 -
- 1200 2200 -
- 1200 2200 -

Tyhra Katalog

Tüm hizmetlerimizin teknik kataloğu.

Tyhra_Teknik_Katalog.pdf
3.2 MB

ABB Programlama Kılavuzu

Abb robotların nasıl programlandığına dair doküman.

ABB_Programlama_Kilavuzu.pdf
4.5 MB

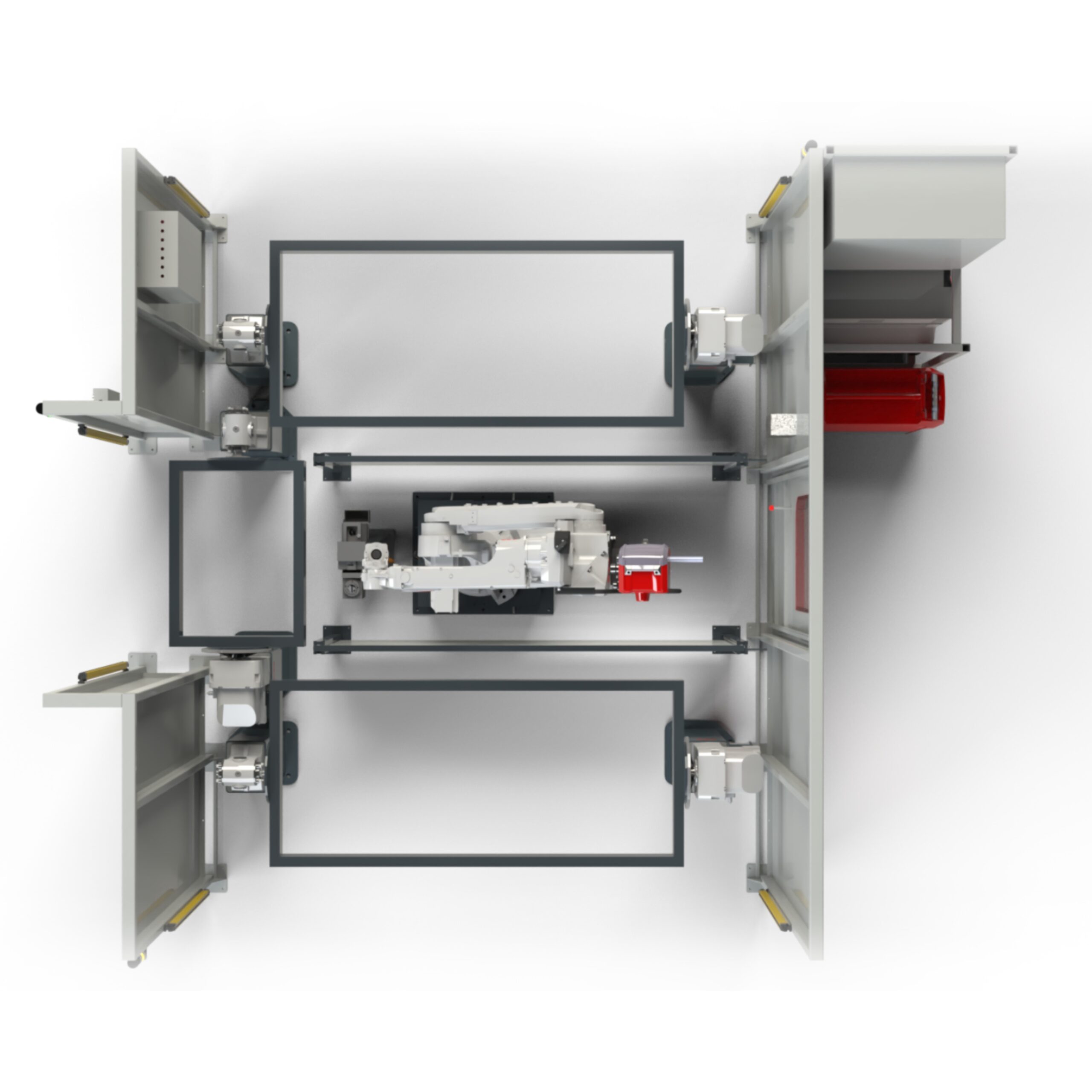

Yerleşim Planı

Hücrenin 2D olarak üstten görünüm yerleşim resmidir.

Weldone_A_yerlesim.pdf
5.7 MB

Weldone'un Sunduğu Benzersiz Avantajlar

Kaynak otomasyonu alanında yeni standartlar belirleyen özellikleri ile öne çıkıyor.

Akıllı Hücre Yönetimi

Endüstri 4.0 ile uyumlu olarak tasarlanan sistemimiz, tüm hücre yönetimini merkezi bir Endüstriyel PC üzerinden gerçekleştirir. Bu güçlü altyapı ile yapabilecekleriniz:

HMI üzerinden verilere anlık erişim ve tam kontrol imkanı
Sistemin tüm fonksiyonları uzaktan takip etme.
Yetkili personele özel şifreleme sistemi.

Bu bütünsel yaklaşım, üretim süreçlerinizde size maksimum esneklik, güvenlik ve verimlilik kazandırır.

IoT Tabanlı Uzaktan Erişim ve Performans Takibi

Weldone Robotik Kaynak Hücreleri, akıllı web platformumuz ile sürekli iletişim halindedir. Bu sayede:

Anlık Verimlilik Analizi: Web arayüzü üzerinden robotun çalışma verimliliğini ve performans metriklerini anlık olarak izleyebilirsiniz.
Anlık Hata Bildirimleri: Sistemde oluşan tüm arıza ve uyarıları anında görüntüleyerek sorunun kaynağını hızla tespit edebilirsiniz.
Servis ve Müdahale: Uzman ekibimizin uzaktan erişimle anında arıza tespiti yapmasını ve müdahale etmesini sağlayarak üretim kayıplarını önleyebilirsiniz.

Maksimum İş Güvenliği

Kapalı ve korunaklı kabin tasarımı; operatörlerinizi kaynak dumanı, ark parlaması ve robot kolu gibi hareketli ekipmanlardan tamamen izole ederek güvenli bir çalışma ortamı yaratır.

Işık perdesi ve Alan tarayıcı: Beklenmeyen hücre içine girişleri algılayarak robot hareketlerini anında durdurur.
Emniyet Kapı Kilidi: Hücre kapıları açıldığında robotun hareketlerini engeller.
Crashbox Sistemi: Robot kolu ile parça veya fikstür arasında beklenmeyen bir temas durumunda robot hareketlerini anında durdurur.

Ekonomik ve Hızlı Yatırım Geri Dönüşü

Standartlaştırılmış üretim, özel çözümlere kıyasla çok daha uygun maliyetlidir. Artan üretim hızı ve kalitesi sayesinde yatırımınızın karşılığını kısa sürede almanızı sağlar.

Fişi Tak & Çalıştır Kolaylığı

Uzun ve karmaşık kurulum süreçlerini unutun. Weldone kaynak hücreleri, tesisinize geldikten sonra minimum sürede devreye alınarak üretime hemen başlamanıza olanak tanır.

Minimum Yerleşim Alanı

Kompakt tasarımıyla üretim alanınızdan maksimum tasarruf etmenizi sağlar. Değerli fabrika alanınızı en verimli şekilde kullanmanıza yardımcı olur.

Kolay Taşınabilirlik

Tek parça ya da modüler şase yapısı sayesinde, üretim planınızdaki değişikliklere göre tesis içinde bir forklift yardımıyla kolayca yerini değiştirebilirsiniz.

Operatör Dostu ve Ergonomik

Parça yükleme ve boşaltma işlemleri, operatör ergonomisi ön planda tutularak tasarlanmıştır. Bu sayede yorgunluk azalır, verimlilik ve çalışma konforu artar.

Standart ve Modüler Yapı

Kanıtlanmış standart tasarımlarımız, seri üretim sayesinde güvenilirlik sunarken, modüler yapısı sayesinde gelecekteki ihtiyaçlarınıza göre kolayca genişletilebilir veya revize edilebilir.
